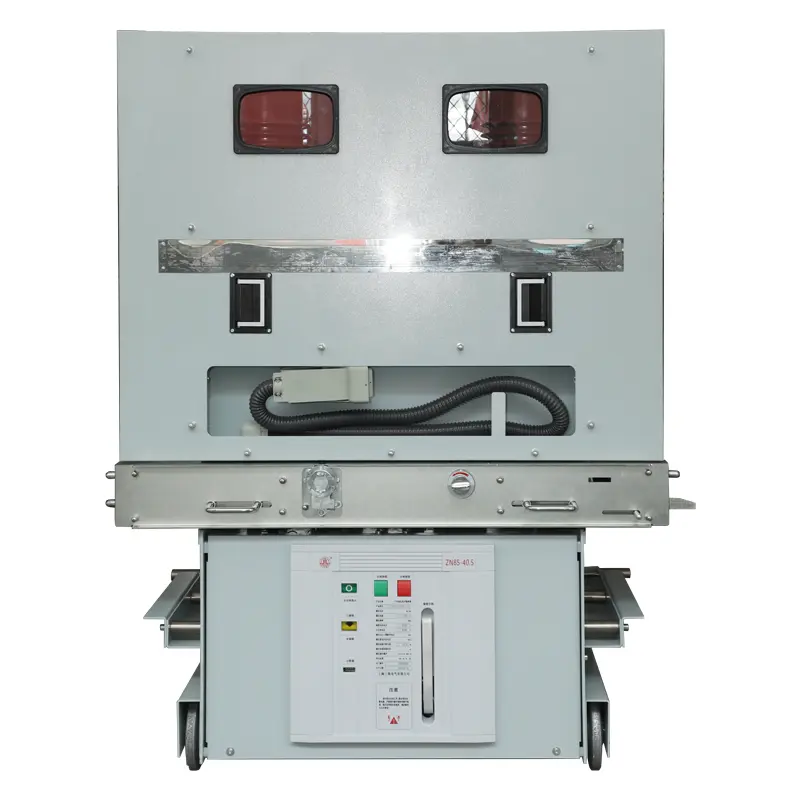

HV panloob na vacuum circuit breaker

Ang Sangao HV panloob na vacuum circuit breaker ay nagpatibay ng isang solidong istraktura ng pagkakabukod at gumagamit ng advanced na teknolohiya ng sealing ng epoxy upang organiko na pagsamahin ang mga vacuum arc extinguishing kamara, pangunahing mga de -koryenteng circuit, sumusuporta sa pagkakabukod, at iba pang mga sangkap sa isang pinagsamang selyadong poste sa unang pagkakataon. Matagumpay na nalutas ang problema sa pagpapaubaya sa kapaligiran ng mga vacuum circuit breakers sa panimula, na ginagawang mas malawak ang kanilang aplikasyon.

Ang integrated solid sealed poste ay nagpatibay sa teknolohiya ng convection sa sarili, na matalino na malulutas ang problema ng pagwawaldas ng init na sanhi ng solidong mga istruktura ng pagkakabukod Ang VBR (VS1) -12 serye solid sealed panloob na high -boltahe na vacuum circuit breaker ay isang circuit breaker na napagtanto ang konsepto ng pagpapanatili ng libre sa China.

Ang application ng mahabang buhay nito HV panloob na vacuum circuit breaker arc extinguishing kamara at epoxy casting sealing teknolohiya ay nagsisiguro ang pagpapanatili ng libreng pagsasama ng selyadong poste, at ang mataas na pagiging maaasahan ng permanenteng mekanismo ng pagpapatakbo ng magnet na maaaring magamit ay nagsisiguro sa pagpapanatili ng libreng operasyon ng mekanismo ng operating. Ang bahagi ng elektronikong kontrol ay nag -iiwan ng tradisyonal na switch ng pandiwang pantulong at pinalitan ito ng isang photoelectric proximity switch, at nagpatibay ng isang ganap na elektronikong supply ng kuryente at intelihenteng yunit ng kontrol upang matiyak ang pagpapanatili ng libreng operasyon ng bahagi ng elektronikong kontrol

Ang HV Indoor Vacuum Circuit Breaker ay isang panloob na switchgear para sa three-phase AC 50Hz power system na may isang na-rate na boltahe ng 12KV. Nagsisilbi itong yunit ng proteksyon at kontrol para sa mga kagamitan sa grid ng kuryente at kagamitan sa kuryente sa mga pang -industriya at pagmimina. Angkop para sa mga lugar na nangangailangan ng madalas na operasyon sa rated na nagtatrabaho kasalukuyang, o maraming mga pagkakakonekta ng short-circuit kasalukuyang.

Ang circuit breaker ay nagpatibay ng isang pinagsamang disenyo ng mekanismo ng operating at ang circuit breaker body, na maaaring magamit bilang isang nakapirming yunit ng pag -install o nilagyan ng isang dedikadong mekanismo ng propulsion upang makabuo ng isang yunit ng handcart.

Ang HV panloob na vacuum circuit breaker ay angkop para sa three-phase AC power system na may isang rate na boltahe na 12kV at isang dalas ng 50Hz. Maaari itong malawakang ginagamit sa mga halaman ng kuryente, pagpapalit, petrochemical, metalurhiya, mga paliparan sa paggawa, at mga lugar na tirahan bilang isang aparato ng control at proteksyon para sa mga de -koryenteng pasilidad. Ito ay partikular na angkop para sa mga lugar kung saan ang madalas na operasyon o maraming mga short-circuit na alon ay na-disconnect sa ilalim ng na-rate na kasalukuyang. Maaari itong mai -install sa panloob na air insulated switchgear (tulad ng Kyn28 at Kyn96) para sa pagsuporta sa paggamit. Ang circuit breaker ay sumusunod sa mga kinakailangan ng GB1984 "High Voltage AC Circuit Breakers", JB Factory T3855 "High Voltage AC Vacuum Circuit Breakers", DL/T 403 "Mga Teknikal na Kondisyon para sa Pag-order ng 12KV ~ 40.5KV Mataas na Boltahe Vacuum Circuit Breakers" Mga Pamantayan, at nakakatugon sa mga nauugnay na kinakailangan ng mga pamantayan tulad ng IEC62271-100.

Kapaligiran sa Paggamit:

Temperatura ng kapaligiran: hindi mas mataas kaysa sa+40C, hindi mas mababa kaysa -15 ℃ (pinapayagan ang imbakan at transportasyon sa -30% C);

Altitude: hindi hihigit sa 2000m;

Relative kahalumigmigan: Pang -araw -araw na average na hindi hihigit sa 95%, buwanang average na hindi hihigit sa 90%, araw -araw na average na puspos na presyon ng singaw na hindi hihigit sa 2.2x10 MPa, buwanang average na hindi hihigit sa 1.8x10 ° MPa:

Seismic intensity: hindi hihigit sa antas 8;

Isang lugar na walang apoy, pagsabog, malubhang polusyon, kaagnasan ng kemikal, at malubhang panginginig ng boses.
