Indoor AC High Voltage Vacuum Load Breaker na may Earthing Switch

Indoor AC High Voltage Vacuum Load Breaker na may Earthing Switch mula sa supplier at manufacturer ng China na SanGao Electric na isang solusyon sa pamamahagi sa teknikal na tunog at matipid. Na-rate sa 12 kV at 630 A, na may 20 kA short-time withstand capability, ginagamit ang unit na ito para secure na ikonekta at idiskonekta ang circuit para sa three-phase AC 50Hz system, na angkop para sa urban ring-main units, industrial feeder cabinet, transformer incomer, at rural distribution sectionalising points.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang Indoor AC High Voltage Vacuum Load Breaker na may Earthing switch ng Sangao ay angkop para sa three-phase AC50Hz ring network o terminal power supply at mga pang-industriyang electric equipment, pangunahin itong ginagamit para sa kontrol ng load at proteksyon sa short-circuit. Ginagawa at sinisira ng switch ng load break ang load current, closed-loop current, no-load transformer at cable charging current. Maaaring masira ng kumbinasyon ang anumang kasalukuyang hanggang sa na-rate na kasalukuyang short circuit. Ang direktang kumikilos na isolating distance at arc-extinguishing chamber ay naka-link, na may manual at electrical function. Ang kakaibang mekanismo ng pagmamaneho nito ay nagbibigay-daan sa arc-extinguishing chamber na magkaroon ng mataas na boltahe lamang sa sandali ng pagsasara at paggawa, na napagtanto ang maliit na volume at magaan na timbang.

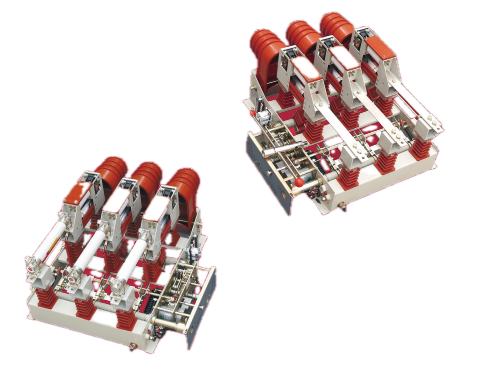

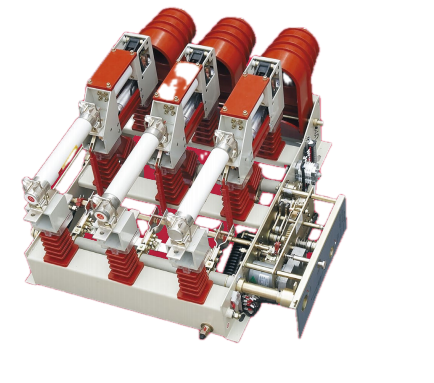

Indoor AC High Voltage Vacuum Load Breaker with Earthing Switch

Ano ang Vacuum Load Breaker?

Ang Indoor AC High Voltage Vacuum Load Breaker na may Earthing Switch ay isang three-phase AC 50Hz indoor switching device para sa ring network, terminal power supply, at mga pang-industriyang kagamitan na application. Gumagamit ang unit ng vacuum interrupter para sa arc extinction at spring operating mechanism (manual o electrical). Ang isang opsyonal na earthing switch na may mechanical interlock at grounding shutter ay nagbibigay ng nakikitang paghihiwalay para sa pagpapanatili. Kapag nilagyan ng mga piyus, pinuputol ng assembly ang mga short-circuit current sa pamamagitan ng striker-pin actuation. Na-rate na boltahe 12 kV, kasalukuyang na-rate na 630 A, panandaliang makatiis sa kasalukuyang 20 kA.

Mga Pag-andar ng Produkto

I-load ang kasalukuyang switching

Ang Indoor AC High Voltage Vacuum Load Breaker na may Earthing Switch ay gumagawa at nakakasira ng load currents hanggang 630A sa ilalim ng normal na mga kondisyon ng operating, na sumasaklaw sa karaniwang mga feeder at transformer load.

Closed-loop kasalukuyang switching

Pinapalitan ang mga closed-loop na alon sa mga configuration ng ring network, na nagbibigay-daan sa paglipat ng load sa pagitan ng mga feeder nang hindi naaabala ang supply sa mga downstream na customer.

Walang-load na transpormador kasalukuyang switching

Ang aming panlabas na High Voltage Disconnecting Vacuum Break Load Switch ay gumagawa at pinuputol ang mga walang-load na alon ng mga transformer hanggang sa 1600kVA na kapasidad, na naaayon sa magnetizing inrush at steady-state excitation current na mga antas ng distribution transformer.

Cable charging kasalukuyang switching

Gumagawa at pumuputol ng mga agos ng pag-charge ng cable para sa mga seksyon ng cable sa ilalim ng lupa o overhead, na nagbibigay-daan sa pag-energize at de-energization ng mga cable feeder.

Proteksyon ng short-circuit (na may mga piyus)

Kapag na-configure gamit ang kasalukuyang-paglilimita ng mga fuse, ang striker-pin na mekanismo ng fuse ay nagpapakilos sa switch trip bar, na binubuksan ang lahat ng tatlong phase sa pagtukoy ng fault. Maaaring matakpan ng assembly ang anumang kasalukuyang hanggang sa na-rate na short-circuit na halaga, na nagbibigay ng pangalawang layer ng proteksyon kung saan ang mga upstream breaker o relay ang pangunahing mga fault clearing device.

Pag-iisa sa pagpapanatili

Ang integrated earthing switch, kapag nakasara, ay nagbibigay ng nakikitang koneksyon sa lupa sa load side. Pisikal na hinaharangan ng grounding shutter ang pag-access sa mga live na bahagi, na nagbibigay-daan sa mga tauhan ng maintenance na i-verify ang paghihiwalay at ligtas na magtrabaho sa downstream na kagamitan.

Load Break Switch kumpara sa Vacuum Circuit Breaker

Tampok	Load Break Switch (Itong Yunit)	Vacuum Circuit Breaker (VCB)
Normal na pag-load ng kasalukuyang paglipat	Oo	Oo
Short-circuit fault kasalukuyang pagkagambala	Hindi (may fuse combination lang)	Oo (hanggang sa masira nitong kapasidad)
Pinagsamang earthing switch	Karaniwang opsyon	Hindi tipikal; kailangan ng hiwalay na earthing switch
Karaniwang aplikasyon	Feeder, ring‑main, transformer incomer kung saan ang proteksyon sa fault ay nasa itaas ng agos	Pangunahing proteksyon na aparato para sa mga feeder at mga transformer
Gastos	Ibaba	Mas mataas

Mga Teknikal na Parameter

Parameter	Halaga	Interpretasyon
Na-rate na boltahe	12 kV	Tugma sa karaniwang 10‑12 kV distribution network sa buong mundo.
Na-rate ang kasalukuyang	630 A	Sinusuportahan ang tipikal na feeder at transformer load hanggang 10 MVA sa 10 kV.
Maikling-panahon na makatiis sa kasalukuyang	20 kA (para sa 4 na segundo)	May kakayahang magdala ng fault current hanggang sa maalis ng proteksyon sa upstream ang fault.
Earthing switch	Opsyonal (itinalagang D)	Nagbibigay ng pinagsamang earthing na may kapasidad sa paggawa.
Mekanismo ng pagpapatakbo	Mekanismo ng tagsibol (itinalagang /T)	Sinusuportahan ang manual at electrical operation; napatunayan sa larangan na pagiging maaasahan.

Disenyong Pang-istruktura

Direct-acting isolating distance at arc-extinguishing chamber linkage
Ang isolating gap at ang vacuum interrupter ay mekanikal na naka-link upang gumana sa iisang galaw. Tinitiyak nito na ang nakikitang break ay palaging sinasamahan ng isang ganap na nakabukas na interrupter.

Mekanismo ng pagmamaneho

Ang interrupter ay pinalakas lamang sa sandaling magsara at magbukas, na binabawasan ang electrical stress sa vacuum chamber. Nagbibigay-daan ito sa isang mas compact na laki ng interrupter at nagpapahaba ng buhay ng contact.

Grounding shutter

Ang isang metal shutter ay nakaposisyon sa pagitan ng mga nakapirming at gumagalaw na contact tube at nakakabit sa earthing switch. Kapag nakasara ang earthing switch, pisikal na ihihiwalay ng shutter ang mga live na bahagi, na nagbibigay ng nakikita at nabe-verify na koneksyon sa lupa para sa pagpapanatili.

Mechanical interlock

Pinipigilan ang pagsasara ng earthing switch maliban kung ang mga pangunahing contact ay nakabukas, at pinipigilan ang pagbukas ng mga pangunahing contact habang ang earthing switch ay nakasara.

Mga Patlang ng Application

Ang Indoor AC High Voltage Vacuum Load Breaker na may Earthing Switch ay may mahusay na mga compatibility:

1. Urban ring‑main units (RMUs) para sa sectionalising at load switching.

2. Transformer incomer panel at feeder cabinet sa industriyal na pamamahagi.

3. Mga terminal supply point sa mga radial network.

4. Mga network ng pamamahagi sa kanayunan - ang unit ay maaaring gamitin upang i-sectionalize ang mahabang feeder, bawasan ang mga outage zone at pinapayagan ang regulasyon ng boltahe sa pamamagitan ng capacitor bank switching.

5. Panloob na mga instalasyon sa metal-enclosed switchgear; Ang teknolohiya ng vacuum ay nag-aalis ng paggamit ng SF6 gas at mga nauugnay na alalahanin sa kapaligiran.

Profile ng Kumpanya at Kakayahang Paggawa

Pasilidad: 10‑mu (6,667 m²) na site sa Liushi, Zhejiang, na may 10,000 m² ng production floor space.

Lakas ng trabaho: 120 empleyado, kabilang ang 20 mid‑to‑senior technical professionals. Nakarehistrong kapital na RMB 81.68 milyon, ang kabuuang mga ari-arian ay humigit-kumulang RMB 200 milyon.

Mga Sertipikasyon: ISO 9001:2008 (kalidad), ISO 14001 (kapaligiran), ISO 45001 (kalusugan at kaligtasan sa trabaho).

Kontrol sa proseso: Sistema ng ERP para sa pagkuha ng materyal, pagmamanupaktura, at kakayahang masubaybayan. Kasama sa regular na pagsusuri ang dielectric withstand, mekanikal na operasyon, at mga contact resistance check sa bawat unit.

Mga teknikal na pakikipagsosyo: Pakikipagtulungan sa Xi'an Senyuan, Beijing Electrical Research Institute, at Xi'an High Voltage Research Institute para sa uri ng pagsubok at karaniwang pagsunod.

FAQ

Q1: Maaari bang palitan ng Indoor AC High Voltage Vacuum Load Breaker na may Earthing Switch ang isang vacuum circuit breaker?
Hindi. Ito ay idinisenyo para sa pagpapalit ng load lamang. Para sa proteksyon ng short-circuit, dapat itong ipares sa mga piyus o umasa sa mga upstream circuit breaker.

Q2: Anong maintenance ang kailangan para sa vacuum interrupter?
Ang vacuum interrupter ay selyadong at walang maintenance. Kasama sa mga regular na pagsusuri ang mekanikal na operasyon, pagpapadulas, at interlock na pag-verify.

Q3: Ang earthing switch ba ay karaniwan o opsyonal?
Ang earthing switch ay opsyonal (itinalagang D). Kapag tinukoy, ito ay mekanikal na nakakabit sa mga pangunahing contact para sa ligtas na pagpapanatili.

Q4: Ano ang karaniwang lead time at posibilidad ng pagpapasadya?
Ang mga karaniwang unit na may spring mechanism at earthing switch ay ipinapadala sa loob ng 4‑6 na linggo. Ang mga pagpapasadya (mga pantulong na contact, pag-mount, mga pagbabago sa mekanismo) ay magagamit kapag hiniling.

Mga Teknikal na Parameter

Maaari mong tingnan ang dalawang bersyon ng data ng mga parameter para sa aming Handcart Type Vacuum Load Break Switch na may Disconnecting Switch Combination sa ibaba:

Ang Indoor AC High Voltage Vacuum Load Breaker na may Earthing switch ng Sangao ay angkop para sa three-phase AC50Hz ring network o terminal power supply at mga pang-industriyang electric equipment, pangunahin itong ginagamit para sa kontrol ng load at short-circuit na proteksyon. Ginagawa at sinisira ng switch ng load break ang load current, closed-loop current, no-load transformer at cable charging current. Maaaring masira ng kumbinasyon ang anumang kasalukuyang hanggang sa na-rate na kasalukuyang short circuit. Ang direktang kumikilos na isolating distance at arc-extinguishing chamber ay naka-link, na may manual at electrical function. Ang kakaibang mekanismo ng pagmamaneho nito ay nagbibigay-daan sa arc-extinguishing chamber na magkaroon ng mataas na boltahe lamang sa sandali ng pagsasara at paggawa, na napagtanto ang maliit na volume at magaan na timbang.

Hindi.	item	Yunit	SG25-12D/T630-20	SG25-12DR/T125-31.5
1	Na-rate na boltahe	KV	12	12
2	Na-rate na dalas	HZ	50	50
3	Na-rate ang kasalukuyang	A	630	125
4	1min kapangyarihan dalas makatiis boltahe Ang salpok ng kidlat ay lumalaban sa boltahe	KV	Distansiya ng pagbubukas ng arc-extinguishing chamber:30, phase-to-phase 42; lampas sa nakahiwalay na distansya 48 Phase-to-phase 75; lampas sa nakahiwalay na distansya 85	Distansiya ng pagbubukas ng arc-extinguishing chamber:30, phase-to-phase 42; lampas sa nakahiwalay na distansya 48 Phase-to-phase 75; lampas sa nakahiwalay na distansya 85
5	Na-rate na dynamic na kasalukuyang (peak)	KA	50	-
6	4S thermal stability kasalukuyang	KA	20	-
7	Rated aktibong load breaking kasalukuyang	A	630	125
8	Na-rate na closed-loop breaking current	A	630	125
9	Rated cable charging breaking current	A	10	10
10	Walang-load na transformer breaking capacity	KVA	1250	1250
11	Rated short circuit breaking kasalukuyang	KA	-	31.5
12	Rated transfer current, rate take-over current	A	-	2000
13	Modelo ng fuse	-	SDLAJ-12	SFLAJ-12
14	Output na enerhiya ng striker	J	-	2-5(Katamtaman)
15	Rated short circuit paggawa ng kasalukuyang	KA	50	50
16	Rated dynamic na kasalukuyang ng earth switch	KA	50	50
17	2S thermal stability kasalukuyang ng earth switch	KA	20	20
18	Na-rate na boltahe ng auxiliary circuit	V	AC/CD220;110	AC/CD220;110
19	Oras ng buhay ng mekanikal	-	10000	10000

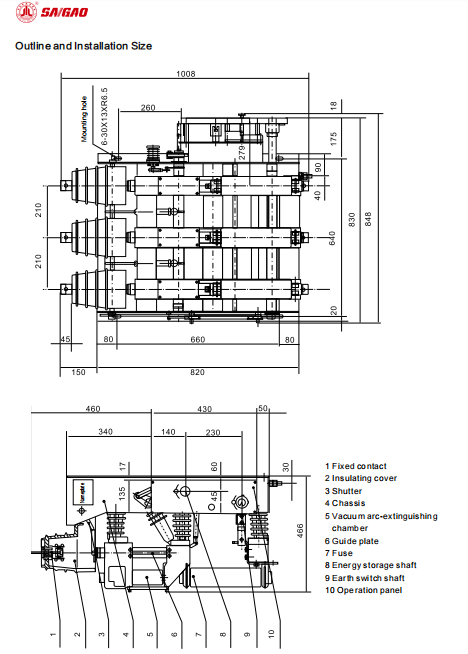

Outline at Laki ng Pag-install at Pagkakasira ng Bahagi

Hindi.	Component
1	Nakapirming contact
2	Insulating takip
3	Shutter
4	Chassis
5	Vacuum arc-extinguishing chamber
6	Gabay na plato
7	piyus
8	baras ng imbakan ng enerhiya
9	Earth switch shaft
10	Panel ng operasyon
