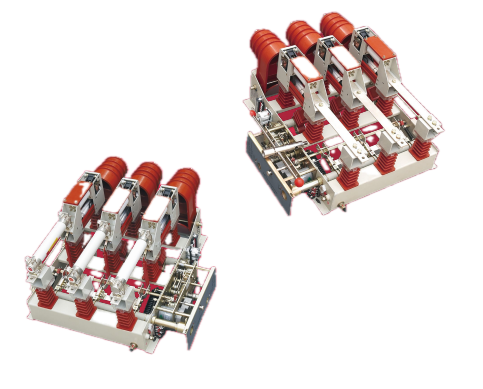

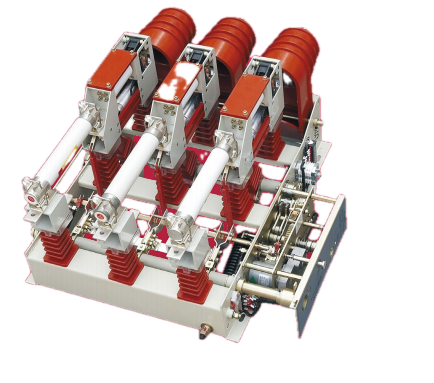

Vacuum Load Break Switch at Fuse Combination Apparatus

Ang Vacuum Load Break Switch at Fuse Combination Apparatus ay nagsasama ng isang vacuum interrupter sa isang fuse-trip coordination system. Sa ilalim ng normal na mga kondisyon ng pagkarga, ang switch ay gumagana nang nakapag-iisa. Kapag ang isang fault current ay lumampas sa fuse rating, ang fuse striker pin ay mekanikal na nagti-trigger sa switch trip mechanism, binubuksan ang mga pangunahing contact at nililinis ang circuit. Ang direktang kumikilos na distansya ng paghihiwalay at interrupter na bukas na distansya ay nakakamit sa isang stroke. Ang grounding shutter, na nakakabit sa earthing switch, ay nagbibigay ng nakikitang koneksyon sa lupa para sa pagpapanatili. sa 12 kV at 630 A na may 20 kA short-time withstand current, ang apparatus ay binuo para sa maaasahang serbisyo sa parehong urban at rural distribution network.

Prinsipyo sa Paggawa

Sa loob ng vacuum interrupter, ang mga contact ay selyado sa isang high‑vacuum na kapaligiran (karaniwang mas mababa sa 10⁻⁴ Pa). Kapag ang mga contact ay naghiwalay sa ilalim ng pagkarga, isang metal vapor arc ang nabubuo mula sa evaporated contact material. Gayunpaman, dahil ang vacuum ay naglalaman ng halos walang mga molekula ng gas para sa ionization, ang arko ay hindi maaaring mapanatili ang sarili nito at mapatay sa unang natural na zero-crossing ng AC current. Mabilis na namumuo ang singaw ng metal sa mga contact surface at shielding, na nagpapanumbalik ng dielectric na lakas sa loob ng millisecond. Ang pamamaraang ito ng arc-quenching ay hindi nangangailangan ng panlabas na media (langis o SF₆) at nagreresulta sa minimal na contact erosion.

Mga Bentahe ng Produkto

Pinagsamang paglipat at proteksyon

Ang aming Vacuum Load Break Switch at Fuse Combination Apparatus ay nagsasagawa ng routine load switching at, kasama ng mga fuse, ay nagbibigay ng short-circuit interruption. Inaalis nito ang pangangailangan para sa isang hiwalay na circuit breaker sa bawat feeder, na binabawasan ang capital expenditure.

Compact na bakas ng paa

Binabawasan ng mekanismo ng drive ang boltahe ng stress sa interrupter sa labas ng switching instant, na nagbibigay-daan sa mas maliit na interrupter at pangkalahatang laki ng apparatus. Pinapahintulutan nito ang mas mataas na densidad na mga layout sa mga ring main unit at mga compact na substation.

Single-stroke na operasyon

Ang distansya sa paghihiwalay at bukas na distansya ng interrupter ay nakakamit sa isang galaw, na pinapasimple ang sequence ng paglipat at binabawasan ang potensyal para sa error ng operator.

Nakikitang earthing para sa kaligtasan

Ang grounding shutter, na naka-interlock sa earthing switch, ay nagbibigay ng pisikal at visual na indikasyon ng paghihiwalay, na nagbibigay-daan sa ligtas na pag-access sa pagpapanatili nang walang karagdagang mga earthing device.

SF₆‑free na teknolohiya

Inaalis ng vacuum interruption ang mga alalahanin sa greenhouse gas at iniiwasan ang paghawak, pagsusuri sa pagtagas, at muling pagpuno na nauugnay sa kagamitan ng SF₆.

Diagnosis ng Kasalanan

Ang madalas na operasyon ng fuse ay karaniwang nagpapahiwatig ng mga pinagbabatayan ng mga isyu sa system. Ang mga sumusunod ay ang mga pangunahing dahilan at mga hakbang sa pagwawasto:

Short-circuit ng system: Kapag nagkaroon ng short-circuit, mabilis na natutunaw ng fault current ang fuse element. Ang fault ay dapat na matatagpuan at i-clear (hal., repair cable o palitan ang sira kagamitan) bago palitan ang fuse ng tamang rating.

Sustained overload: Ang tuluy-tuloy na operasyon sa itaas ng rate na kasalukuyang bumubuo ng labis na init, na nagiging sanhi ng pagkatunaw ng fuse. Ang pag-load ay dapat na bawasan sa loob ng apparatus rating, o ang fuse rating ay dapat na i-upgrade sa koordinasyon sa system protection studies.

Maling pagpili ng fuse: Kung masyadong mababa ang rating ng elemento ng fuse para sa aplikasyon, magaganap ang istorbo. I-verify ang rating ng fuse laban sa kapasidad ng transformer o feeder at palitan ng tamang laki ng elemento ayon sa mga chart ng koordinasyon ng tagagawa.

Mga Teknikal na Parameter

Mga Kapaligiran ng Application

Mga network ng urban ring

Ang Vacuum Load Break Switch at Fuse Combination Apparatus ay nagsisilbing sectionalizing switch sa ring main units (RMUs). Ang mga compact na dimensyon, na nakamit sa pamamagitan ng disenyo ng mekanismo ng drive, ay nagbibigay-daan sa mga configuration ng switchgear na may mas mataas na density sa mga substation sa lungsod na limitado sa espasyo. Pinapasimple ng integrated earthing switch ang mga pamamaraan sa pagpapanatili, na binabawasan ang mga oras ng pagkawala sa panahon ng naka-iskedyul na trabaho.

Mga pasilidad sa industriya

Para sa mga industriyal na planta na may maraming load center, ang Vacuum Load Break Switch at Fuse Combination Unit ay nagbibigay ng load switching sa mga transformer incomer at feeder point. Ang opsyon na kumbinasyon ng switch-fuse ay naghahatid ng short-circuit na proteksyon nang walang gastos sa isang buong vacuum circuit breaker, na angkop para sa mga hindi kritikal na feeder kung saan ang proteksyon sa fault ay ibinibigay sa itaas ng agos.

Mga network ng pamamahagi sa kanayunan

Ang pamamahagi sa kanayunan ay nagpapakita ng mga partikular na hamon: mahabang haba ng feeder, variable loading, at pagbabagu-bago ng boltahe. Sa pagtatapos ng mahabang 10kV feeder, ang pagbaba ng boltahe sa panahon ng peak load period ay maaaring maging makabuluhan, na nagreresulta sa mababang boltahe sa lugar ng customer. Tinutugunan ito ng apparatus sa dalawang paraan. Una, ang pag-install sa mga madiskarteng punto sa kahabaan ng mahabang feeder ay nagpapahintulot sa mga operator ng network na i-sectionalize ang linya, ihiwalay ang mga fault at bawasan ang mga outage zone. Pangalawa, ang apparatus ay maaaring magpalit ng transformer taps at capacitor banks, na nagpapahintulot sa mga operator na pamahalaan ang mga profile ng boltahe nang mas epektibo. Sa mga konteksto sa kanayunan, ang apparatus na kailangan sa mababang maintenance ay partikular na mahalaga - ang mga maintenance crew ay maaaring maglakbay ng malalayong distansya upang maabot ang isang site, kaya ang pagiging maaasahan ng kagamitan sa pagitan ng mga pagbisita ay direktang binabawasan ang mga gastos sa pagpapatakbo.

FAQ

Q1: Paano pinapatay ng vacuum interrupter ang arko?

Kapag ang mga contact sa loob ng vacuum interrupter ay naghiwalay sa ilalim ng pagkarga, isang metal vapor arc ang nabubuo sa pagitan ng mga contact surface. Dahil ang interrupter ay nagpapanatili ng isang mataas na vacuum na may kaunting mga molekula ng gas na magagamit para sa ionization, ang arko ay hindi maaaring mapanatili ang sarili nito at mapatay sa unang natural na zero-crossing ng kasalukuyang. Ang pamamaraang ito ng arc extinction ay mahusay, mabilis, at hindi nangangailangan ng panlabas na arc-quenching media.

Q2: Ano ang nagiging sanhi ng madalas na operasyon ng fuse, at paano ito tinutugunan?

Ang madalas na operasyon ng fuse ay karaniwang nagpapahiwatig ng mga pagkakamali ng system. Ang mga pangunahing sanhi ay: short-circuit ng system (natutunaw ng fault current ang fuse element; dapat na mahanap at i-clear ang fault bago palitan ang fuse ng tamang rating), sustained overload (operasyon sa itaas ng rate current para sa pinalawig na mga panahon; dapat bawasan ang load), o maling pagpili ng fuse (masyadong mababa ang rating ng fuse element para sa aplikasyon; dapat mapalitan ng tamang rating ang fuse).

Q3: Saan karaniwang ginagamit ang Vacuum Load Break Switch at Fuse Combination Apparatus?

Ang apparatus ay angkop para sa three-phase AC medium-voltage system. Kasama sa mga karaniwang aplikasyon ang mga ring main unit (RMU), compact substation, distribution line sectionalizing switch, at proteksyon ng transformer kapag pinagsama sa mga piyus.

Q4: Maaari bang palitan ng apparatus na ito ang isang vacuum circuit breaker?

Hindi. Ang apparatus ay idinisenyo para sa paglipat ng load at, kapag nilagyan ng mga piyus, ay nagbibigay ng short-circuit na proteksyon. Ang isang vacuum circuit breaker ay idinisenyo upang matakpan ang parehong normal na load currents at short-circuit fault currents nang direkta. Para sa mga application kung saan naibigay na ang upstream fault protection, nag-aalok ang apparatus na ito ng mas cost-effective na solusyon kaysa sa full vacuum circuit breaker.

Bakit Pumili ng SanGao?

1. Kakayahan sa paggawa

Ang SanGao ay nagpapatakbo ng 10‑mu (6,667 m²) na site sa Liushi, Zhejiang, na may 10,000 m² na production floor space, housing dedicated assembly at testing lines para sa medium-voltage switchgear.

2. Teknikal na pangkat

Ang kumpanya ay gumagamit ng 120 kawani, kabilang ang 20 mid-to-senior level na mga inhinyero na sumasaklaw sa mekanikal na disenyo, mataas na boltahe na pagkakabukod, at kalidad ng kasiguruhan. Ang rehistradong kapital ay RMB 81.68 milyon, ang kabuuang asset ay humigit-kumulang RMB 200 milyon.

3. Mga sertipikadong sistema ng kalidad

Ang produksyon ay isinasagawa sa ilalim ng ISO 9001:2008, ISO 14001, at ISO 45001 certifications. Nangangailangan ang mga ito ng dokumentadong kontrol ng supplier, papasok na inspeksyon, mga in-process na pagsusuri, at huling pagsubok sa pagtanggap.

4. Pagsubaybay sa proseso

n Sinusubaybayan ng sistema ng ERP ang mga materyales, mga operasyon sa pagmamanupaktura, at mga talaan ng pagsubok. Ang bawat unit ay serialized na may test data na naka-archive para sa ganap na traceability.

5. Nakagawiang pagsubok

Ang bawat aparato ay sumasailalim sa mga pagsubok sa dielectric na makatiis (pangunahing circuit at lupa), mga pagsubok sa mekanikal na operasyon sa ilalim ng manu-mano at elektrikal na kontrol, at mga pagsukat ng paglaban sa pakikipag-ugnay. Ang mga sample na unit ay sumasailalim sa mga short-time na kasalukuyang pagsubok para sa 20 kA / 4 s validation.

6. Mga teknikal na pakikipagsosyo

Nakikipagtulungan ang SanGao sa Xi'an Senyuan, Beijing Electrical Research Institute, at Xi'an High Voltage Research Institute para sa pagsusuri ng uri at pagsunod sa mga pamantayan ng GB at IEC.

Pagkasira ng Bahagi

Hindi.	Component
1	Nakapirming contact
2	Insulating takip
3	Shutter
4	Chassis
5	Vacuum arc-extinguishing chamber
6	Gabay na plato
7	piyus
8	baras ng imbakan ng enerhiya
9	Earth switch shaft
10	Panel ng operasyon
