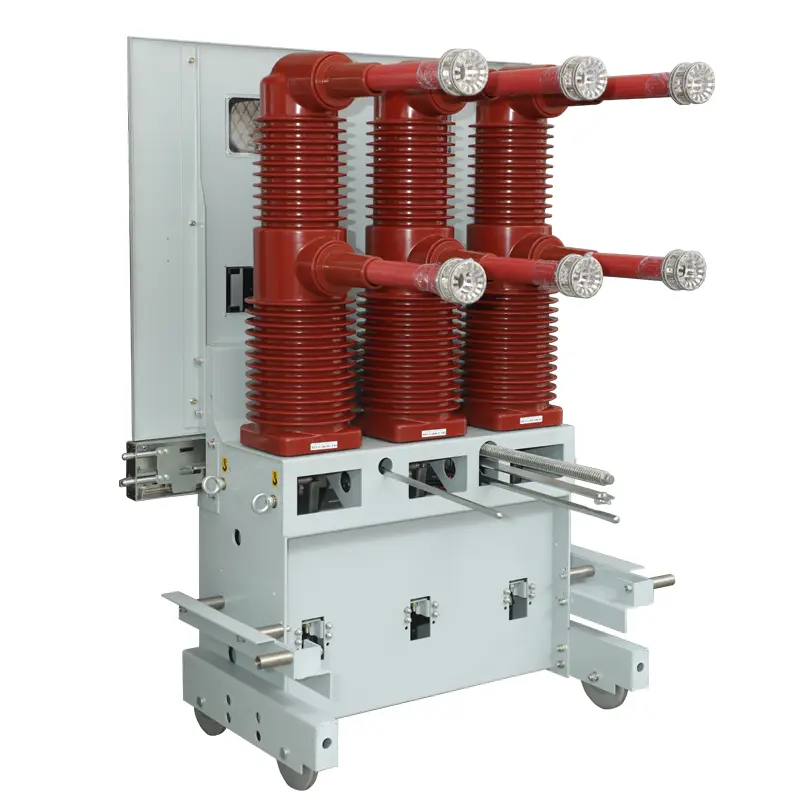

Vacuum Circuit Breaker na Uri ng Handcart

Ang SanGao High Quality Handcart Type Vacuum Circuit Breaker ay angkop para sa paggamit sa tatlong yugto ng AC 50HZ, 40.5kV system, at maaaring gamitin para sa load current, overload current, at fault current sa mga industriyal at mining enterprise, power plant, at substation. Ito ay angkop din para sa madalas na mga sitwasyon ng operasyon. Ang circuit breaker na ito ay gumagamit ng upper at lower layout structure, na epektibong binabawasan ang lalim ng circuit breaker.

Katangian

Ang paggawa ng Handcart Type Vacuum Circuit Breaker ay sumusunod sa mga pambansang pamantayan ng China GB1984-2003 "AC High Voltage Circuit Breaker", DL/T403-2000 "Mga Teknikal na Kundisyon para sa Pag-order ng 3.6-40.5kV Indoor Vacuum Circuit Breaker" at may kaugnayang positibong interlocking na mga pamantayan, at may kaugnayang positibong interlocking na mga pamantayan. Ang operating mechanism ng circuit breaker ay isang spring energy storage type, na maaaring patakbuhin ng AC o DC energy storage o manually operated.

Ang circuit breaker ay maaari ding nilagyan ng long-life permanent magnet operating mechanism, na may mechanical lifespan na hanggang 20000 beses, at maaaring gamitin sa napakadalas na operating situations.

Ang circuit breaker ay idinisenyo sa isang front at rear split structure, na maaaring gamitin bilang fixed installation unit o bilang mid mounted unit na may chassis.

Pinagtibay ang isang pinagsama-samang istraktura ng pagkakabukod, ang tatlong bahagi ng arc extinguishing chamber at ang nauugnay na sisingilin na katawan ay ibinubukod ng tatlong independiyenteng epoxy resin insulation enclosure. Pagkatapos gamitin ang composite insulation structure, natutugunan ng circuit breaker ang mga kinakailangan ng air distance at creepage distance sa ilalim ng normal na mga kondisyon ng operating, at epektibong binabawasan ang volume ng circuit breaker. Ang pangunahing electrical circuit na vacuum arc extinguishing chamber at ang dynamic at static na conductive connection ay naka-install sa loob ng insulation structure, na ginagawang 300mm lang ang phase to phase distance.

Ang lahat ng mga de-koryenteng koneksyon sa pangunahing circuit ay naayos at may mataas na pagiging maaasahan

Kapaligiran ng paggamit:

Altitude: sa ibaba 3000m;

Temperatura sa kapaligiran: maximum+40 ℃, pinakamababang -15 ℃;

Kamag-anak na kahalumigmigan: pang-araw-araw na average na hindi hihigit sa 95%, buwanang average na hindi hihigit sa 90%

Seismic intensity: mas mababa sa level 8;

Mga lugar na walang apoy, pagsabog, kinakaing unti-unti na mga gas, at matinding panginginig ng boses,
