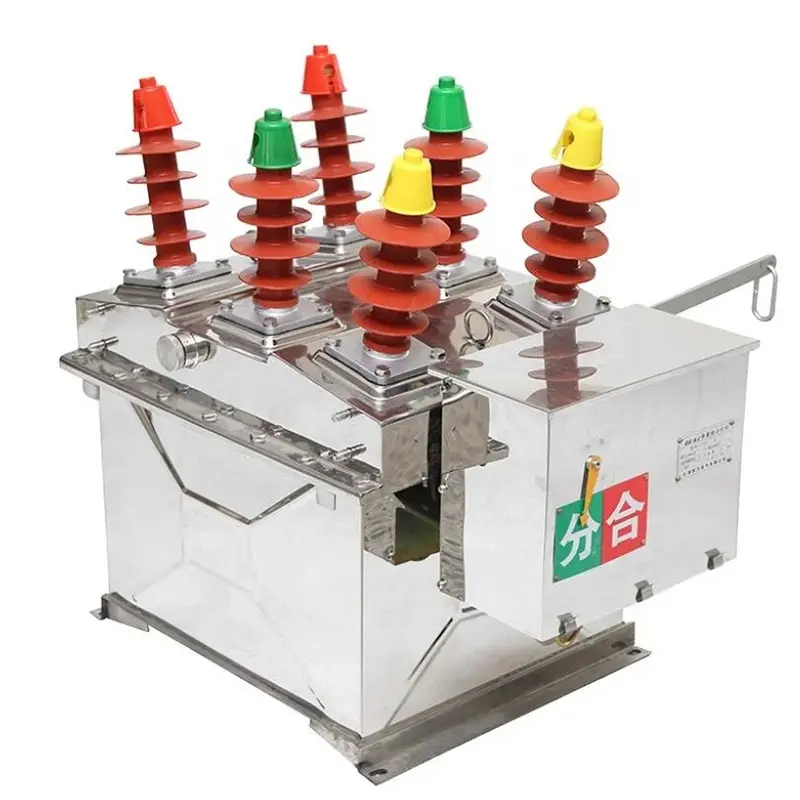

SF6 panlabas na circuit breakers

Ang Sangao High Quality SF6 Outdoor Circuit Breakers ay tatlong phase AC 50Hz/60Hz panlabas na mataas na boltahe switchgear. Pangunahin na ginagamit para sa mga panlabas na sistema ng pamamahagi ng 10-35KV sa kanayunan at lunsod o bayan grids. Pinagsama sa pag -load ng kasalukuyang, labis na labis na kasalukuyang, at maikling circuit kasalukuyang, maaari rin itong magamit sa iba pang mga katulad na lugar.

Mga katangian ng istruktura

Ang 40.5kv switch recloser ay nagpatibay ng isang tatlong yugto ng istraktura ng haligi, na may mga katangian ng matatag at maaasahang pagsira sa pagganap, walang panganib ng pagkasunog at pagsabog, libre ang pagpapanatili, maliit na sukat, magaan na timbang, at mahabang buhay ng serbisyo.

Ang tatlong phase haligi at kasalukuyang transpormer ay gawa sa panlabas na epoxy resin solid pagkakabukod at nakabalot ng silicone gel; Ang mga ito ay lumalaban sa mataas na temperatura, mababang temperatura, ultraviolet radiation, at pagtanda.

Mga Tampok:

1. Ang 40.5kv switch recloser ay maaaring maiimbak, gawin, at masira sa pamamagitan ng isang motor, at maaaring pinatatakbo sa pamamagitan ng isang hawakan.

2. Ang breaking short-circuit kasalukuyang ay maaaring umabot ng hanggang sa 25ka.

3. Mekanismo ng Micro Motor Spring (humigit -kumulang na 30W).

4. Paraan ng Pag -install: Ginagamit ang dalawang pamamaraan ng pag -install.

5. Pagganap ng Sealing: Ang maaasahang teknolohiya ng sealing ay pinagtibay.

6. Papasok at Papalabas na Mga Paraan ng Linya: Ginagamit ang mga ceramic na manggas upang matiyak ang sapat na distansya ng pagkakabukod.

7. Ligtas na Operasyon: Nilagyan ng mga aparato na patunay na pagsabog.

Kapaligiran sa trabaho

Temperatura ng kapaligiran: -40 ℃ hanggang 85 ℃

Pang -araw -araw na pagkakaiba sa temperatura: 25 ℃

Altitude: ≤ 2000m

Ang bilis ng hangin na hindi hihigit sa 35m/s

Hindi malakas na corrosive gas, angkop para sa katamtamang mga kapaligiran (tulad ng acid, alkali, suffocation, atbp.)

Antas ng Polusyon: IV

Charging temperatura: -40 ℃ hanggang 85 ℃

Babala

Ang mga gumagamit ng pagtatapos ay dapat tiyakin na walang supply ng kuryente sa pangunahing mga contact ng relay

Ang agwat sa pagitan ng bawat operasyon ng C-O ay mas mababa sa 1 segundo

Kung madalas na lumilipat, mangyaring sundin: Na-rate ang Paggawa ng Cycle O-0.3S-C O-3S-C O (Minimum 3S, Maximum 180s)
