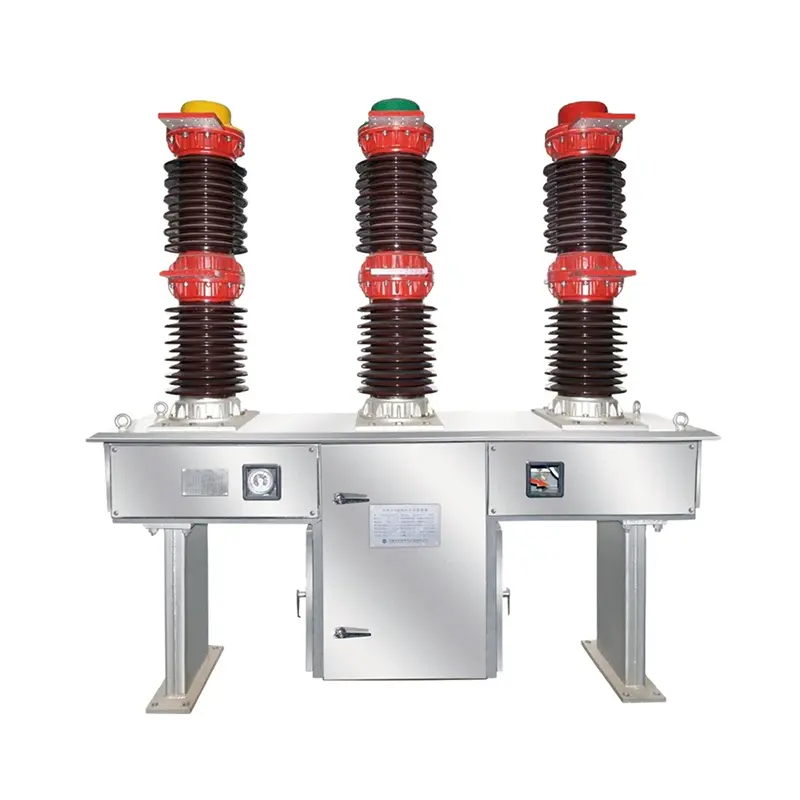

Panlabas na gas circuit breaker

Ang panlabas na gas circuit breaker ng Sangao ay nagbibigay ng mga customer ng isang komprehensibong hanay ng mga pamantayang disenyo ng ANSI at IEC, pati na rin ang pinakabagong mga pag -unlad sa teknolohiya ng switch, kabilang ang SF6 gas o vacuum interruption, magnetic o spring mekanismo, live o patay na mga lata, na karaniwang kilala bilang mga disenyo ng doghouse o kiosk, na nagpapahintulot sa pag -optimize ng grid at matalinong mga aplikasyon ng grid.

Ang pagkasira ng SF6 gas ay hindi magiging sanhi ng kasalukuyang pagpuputol o overvoltage.

Tinitiyak ng mga katangiang ito ang mahabang elektrikal na buhay ng circuit breaker at limitahan ang mga dynamic, DC, at thermal stress sa aparato.

Ang GSH (MH) ay nag -type ng pag -iimbak ng enerhiya at libreng paglabas ng mekanikal na mekanismo ng pagpapatakbo ay nagbibigay -daan para sa pagbubukas at pagsasara ng mga operasyon sa pamamagitan ng lokal at remote control.

Ang pag -activate kinematics ng mekanismo ng operating, paglipat ng mga contact, at anti condensation heater ay matatagpuan sa loob ng isang selyadong metal casing, na nagsisilbing suporta para sa mga electrodes.

Ang istraktura sa itaas ay suportado ng isang frame na gawa sa mga mabatak na bahagi ng metal, na nagbibigay -daan sa taas ng mga terminal ng circuit breaker na nababagay mula 2800mm hanggang 3700mm.

Ang antas ng proteksyon ng metal na pambalot ay IP 54 (*), at nilagyan ito ng isang selyadong pintuan na may window ng inspeksyon.

Ang shell ay gawa sa bakal plate at nagbibigay ng sapat na proteksyon sa ibabaw sa pamamagitan ng mga espesyal na proseso ng metallization at pagpipinta. Ang istraktura ng pagsuporta ay sumailalim sa paggamot ng hot-dip galvanizing.

Mga patlang ng Application

Ang panlabas na gas circuit breaker ay ginagamit para sa pamamahagi ng kuryente, para sa pagkontrol at pagprotekta sa mga circuit, pati na rin para sa pagkontrol at pagprotekta sa mga transformer, rectifier, mga bangko ng kapasitor, atbp.

Dahil sa teknolohiya ng SF6 Awtomatikong Buffering Circuit Breaker, ang mga panlabas na gas circuit breaker ay hindi bumubuo ng overvoltage sa panahon ng proseso ng paglipat, na ginagawang angkop para sa pag -retrofitting, pag -upgrade, at pagpapalawak ng mga lumang aparato, dahil ang mga materyales sa pagkakabukod ng mga cable at kagamitan ay maaaring sumailalim sa stress sa panahon ng paggamit.

Kapaligiran sa paggamit

1. Altitude: hindi hihigit sa 2500 metro; Plateau type 4000 metro;

2. Temperatura ng kapaligiran: -30 ℃ -+40 ℃ (espesyal na kinakailangan -40 ℃ -+40 ℃);

3. Relatibong kahalumigmigan: Pang -araw -araw na average na hindi hihigit sa 95%, buwanang average na hindi hihigit sa 90% (25 ° C);

4. Bilis ng hangin: hindi hihigit sa 35 metro bawat segundo;

5. Mga lugar na walang nasusunog na sangkap, mga panganib sa pagsabog, kaagnasan ng kemikal, at malubhang panginginig ng boses.
