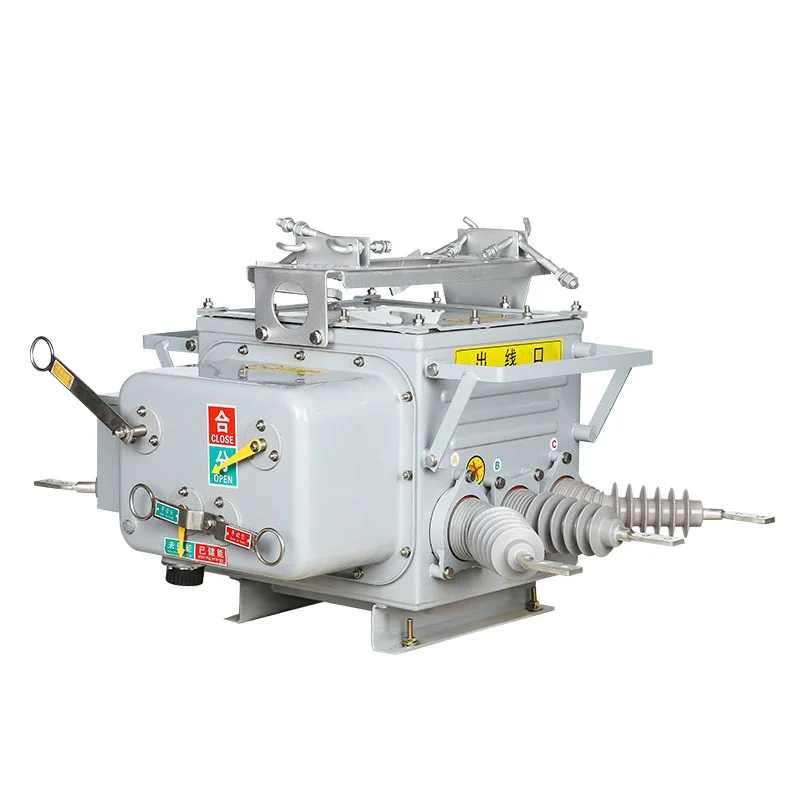

Panlabas na Boundary Vacuum Circuit Breaker

Ang SanGao durable outdoor boundary vacuum circuit breaker (mula rito ay tinutukoy bilang "boundary circuit breaker") ay angkop para sa panlabas na high-voltage switchgear na may three-phase AC 50Hz at rated boltahe na 33kV at mas mababa. Ang circuit breaker body ay nilagyan ng vacuum arc extinguishing chamber, current transformer, zero sequence current transformer, atbp. Ang circuit breaker ay may remote management mode, protection control function, at communication function. Mapagkakatiwalaan nitong hatulan at makita ang mga substation, industriyal at pagmimina, at urban at rural power grids para sa layunin ng kontrol at proteksyon. Espesyal na angkop para sa madalas na operasyon ng ground at city level milliampere level zero sequence current at phase to phase fault short-circuit current, na nakakamit ng awtomatikong pag-aalis ng single-phase grounding faults at phase to phase short-circuit faults.

Ang panlabas na hangganan ng vacuum circuit breaker ay nakakaabala sa arko sa vacuum mode at gumagamit ng SF6 gas insulation. Ang kahon ay gumagamit ng advanced na imported na gas seal, explosion-proof at insulation structure na teknolohiya, na may mahusay na pangkalahatang pagganap ng sealing. Ang pagganap ng sealing ng mga conduit ng pag-import at pag-export ay napabuti din, at ang pangkalahatang pagganap ng sealing ay mabuti. Ang SF6 gas na napuno sa loob ay hindi dapat tumagas o maapektuhan ng panlabas na kapaligiran. Ang mekanismo ng pagpapatakbo ng tagsibol ay pinaliit at ang pagganap nito ay na-optimize. Pinagtibay ang pangunahing chain transmission at multi-stage trip system, na may mababang resistensya at mababang pagtaas ng temperatura. Ang pagiging maaasahan at katatagan nito ay higit na mataas sa tradisyonal na mga mekanismo ng tagsibol.

Ang produktong ito ay naka-install sa hangganan ng responsibilidad ng mga linya ng pamamahagi sa itaas. Awtomatikong aalisin ng front end ng papasok na linya ng user ang mga single-phase grounding faults at phase to phase short circuit faults sa loob ng system ng user, iniiwasan ang pagkalat ng mga fault sa mundo ng user sa pangunahing transmission line, tinitiyak ang kaligtasan ng kuryente ng mga hindi may sira na user, at pagpapabuti ng electrical reliability. Kung permanente ang fault at nabigo ang muling pagsasara ng substation, ang aksidente sa site ng user ng medium voltage ay magreresulta sa pagkaputol ng buong distribution main line. Ang karaniwang aksidente sa transmission sa power grid ay magdudulot ng malaking pagkalugi sa lipunan.

kalagayan sa kapaligiran

(1) Temperatura ng hangin sa kapaligiran: -40 ℃~+40 ℃; Ang pang-araw-araw na pagbabago ng temperatura ay hindi lalampas sa 25 ℃; Ayon sa mga katangian ng SF6 gas, kapag ang ambient temperature ay -40 ℃ at ang pressure sa loob ng tangke ay 0.05Mpa, ang SF6 ay nasa gaseous state pa rin upang matiyak ang normal na operasyon ng produkto. Kapag ang ambient temperature ay -40 ℃ at ang gauge pressure ay 0.05Mpa, ang liquefaction point ng SF6 ay -55 ℃; Kapag ang gauge pressure ay zero, ang SF6 liquefaction point ay hindi lalampas sa -60 ℃.

(2) Ang bilis ng hangin ay hindi hihigit sa 35m/s;

(3) Isang lugar na walang flammability, panganib sa pagsabog, malakas na kemikal na kaagnasan (tulad ng iba't ibang acids, alkalis, o usok), at malakas na vibration.

(4) Altitude: ≤ 1000m;

(5) Kapal ng saklaw: 10mm;

(6) Antas ng polusyon sa hangin: Antas 4;

(7) Seismic intensity: ≤ 7 degrees;

(8) Neutral point grounding method sa power grid: Ang neutral point ay hindi grounded, ito ay grounded sa pamamagitan ng arc suppression coil, at ang zero point ay grounded sa mababang resistance.
