Paano Mapapahusay ng isang Outdoor High Voltage Protection Switch Drop-out Fuse ang Kaligtasan sa Overhead Power Distribution

Abstract:Ang maaasahang proteksyon ng fault ay mahalaga para sa mga overhead power distribution system, lalo na kung saan ang mga transformer, branch lines, at industrial feeder ay nakalantad sa mga overload, short circuit, hangin, ulan, at mga pagbabago sa temperatura. AnPanlabas na High Voltage Protection Switch Drop-out Fusenagbibigay ng praktikal na kumbinasyon ng overcurrent na proteksyon at nakikitang mekanikal na paghihiwalay. Dinisenyo at ginawa niSangao, ang proteksyong device na ito ay inengineered para sa mga panlabas na aplikasyon ng pamamahagi kung saan kritikal ang maaasahang pagkaantala ng fault at direktang pagpapanatili.

Talaan ng mga Nilalaman

1. Bakit Mahalaga ang isang Outdoor High Voltage Protection Switch Drop-out Fuse?
2. Paano Gumagana ang Drop-out Fuse?
3. Ano ang Mga Pangunahing Tampok ng Protection Switch?
4. Anong mga Kondisyong Pangkapaligiran ang Kaya Nito?
5. Saan Ginagamit ang isang Panlabas na High Voltage Protection Switch na Drop-out Fuse?
6. Paano Napapabuti ng Quality Control ang Pagkakaaasahan ng Produkto?
7. Ano ang Dapat Isaalang-alang ng Mga Mamimili Kapag Pumipili ng Drop-out Fuse?
8. Mga Madalas Itanong

Bakit Mahalaga ang isang Outdoor High Voltage Protection Switch Drop-out Fuse?

Ang mga overhead distribution network ay gumagana sa mga kapaligiran kung saan ang mga de-koryenteng kagamitan ay maaaring malantad sa mga hindi inaasahang pagkarga, mga short circuit, mga bagyo, malakas na hangin, at iba pang mga panlabas na kondisyon. Ang isang fault na hindi nakahiwalay nang mabilis ay maaaring kumalat sa network ng pamamahagi at posibleng makapinsala sa mga transformer, conductor, switch, at iba pang mamahaling kagamitan.

AnPanlabas na High Voltage Protection Switch Drop-out Fusenagbibigay ng nakalaang punto ng proteksyon para sa mga system na ito. Kapag ang sobrang kasalukuyang nagiging sanhi ng pagkatunaw ng elemento ng fuse, ang kasalukuyang landas ay naaantala. Kasabay nito, ang fuse assembly ay mekanikal na bumababa mula sa posisyon ng contact nito, na lumilikha ng nakikitang air gap.

Ang kumbinasyong ito ng electrical interruption at physical isolation ay nag-aalok ng ilang praktikal na benepisyo:

• Pinoprotektahan ang mga transformer ng pamamahagi laban sa mga nakakapinsalang kondisyon ng overcurrent.
• Tumutulong na ihiwalay ang mga naka-localize na fault sa mga overhead na linya ng sangay.
• Nagbibigay ng malinaw na nakikitang indikasyon na may fuse na gumana.
• Sinusuportahan ang mas mabilis na pagkilala at pagpapanatili ng fault.
• Gumagamit ng medyo simpleng mekanikal na prinsipyo ng pagpapatakbo.
• Nagbibigay ng praktikal na solusyon sa proteksyon para sa panlabas na imprastraktura ng utility.

Para sa mga electrical contractor at utility procurement team na naghahanap ng ahigh-voltage drop-out fuse supplier, ang pag-unawa sa mga katangiang ito ay mahalaga kapag sinusuri ang pangmatagalang pagganap ng proteksyon.

Paano Gumagana ang Drop-out Fuse?

Ang prinsipyo ng pagpapatakbo ng isang drop-out fuse ay diretso ngunit lubos na epektibo. Ang elemento ng fuse ay nagdadala ng normal na kasalukuyang operating habang nananatiling buo sa ilalim ng maayos na napiling mga kondisyong elektrikal. Kapag ang overload o fault current ay lumampas sa idinisenyong antas ng pagpapatakbo ng elemento ng fuse, natutunaw ang elemento at naaantala ang circuit.

Ang mekanikal na pag-andar ng pag-drop-out ay nagiging lalong mahalaga. Gumagamit ang disenyo ng Sangao ng spring-loaded toggle arm at tensioned fuse assembly. Sa sandaling matunaw ang elemento ng fuse, ang mekanikal na pag-igting ay pinakawalan. Ang fuse unit ay gumagalaw palabas at pababa, na nag-iiwan ng nakikitang pisikal na paghihiwalay sa pagitan ng energized contact at ng fuse tube.

Lumilikha ito ng dalawang mahalagang resulta ng proteksyon:

1. Pagkagambala ng kuryente:Sinisira ng natunaw na elemento ng fuse ang kasalukuyang landas.
2. Nakikitang paghihiwalay:Ang fuse tube ay bumaba mula sa operating position nito, na nagpapahintulot sa mga tauhan ng maintenance na mas madaling matukoy ang pinapatakbong proteksyon point.

Kung ikukumpara sa mga kaayusan sa proteksyon kung saan ang isang nabigong fuse ay maaaring manatiling pisikal na malapit sa orihinal nitong posisyon sa pakikipag-ugnayan, ang isang positibong pagkilos sa pag-drop-out ay maaaring gawing mas diretso ang pagkilala sa fault para sa mga utility crew.

Ano ang Mga Pangunahing Tampok ng Protection Switch?

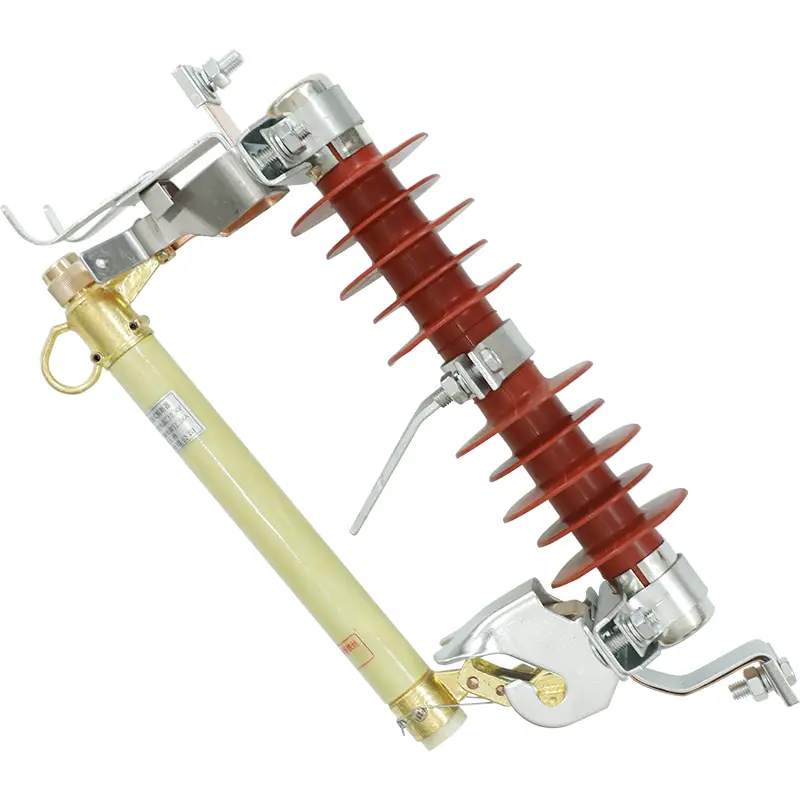

Ang isang mataas na kalidad na panlabas na proteksyon na aparato ay dapat pagsamahin ang electrical functionality na may mekanikal na lakas at paglaban sa kapaligiran. Ang Sangao Outdoor High Voltage Protection Switch Drop-out Fuse ay nagsasama ng ilang katangian na nilayon para sa mga kapaligiran sa pamamahagi ng overhead.

Ang kumbinasyon ng mga feature na ito ay ginagawang partikular na angkop ang device para sa mga application kung saan ang proteksyon, visibility, maintainability, at mechanical durability ay lahat ng mahalagang pagsasaalang-alang.

Anong mga Kondisyong Pangkapaligiran ang Kaya Nito?

Ang mga panlabas na kagamitan sa proteksyon ng kuryente ay dapat gumana nang maaasahan sa kabila ng pagbabago ng mga kondisyon sa kapaligiran. Ayon sa na-publish na impormasyon ng produkto ng Sangao, ang Outdoor High Voltage Protection Switch Drop-out Fuse ay idinisenyo ayon sa tinukoy na pamantayan sa pagpapatakbo ng kapaligiran.

Ang mga parameter na ito ay partikular na nauugnay para sa mga mamimili na nagtatrabaho sa mga proyekto sa pamamahagi sa labas. Bago bumili, dapat palaging i-verify ng mga inhinyero ang aktwal na kundisyon ng site, boltahe ng system, kasalukuyang mga kinakailangan, configuration ng pag-install, altitude, at naaangkop na mga lokal na pamantayang elektrikal upang matiyak na ang napiling kagamitan ay wastong tinukoy.

Saan Ginagamit ang isang Panlabas na High Voltage Protection Switch na Drop-out Fuse?

Ang pangunahing bentahe ng isang drop-out fuse ay ang kakayahang magbigay ng localized overcurrent na proteksyon nang hindi nangangailangan ng sobrang kumplikadong pag-aayos ng proteksyon. Ginagawa nitong kapaki-pakinabang sa ilang mga sitwasyon sa pamamahagi ng overhead.

Proteksyon ng Transformer na Naka-mount sa Pole

Ang mga transformer ng pamamahagi na naka-install sa mga poste ng utility ay nangangailangan ng proteksyon laban sa mga pagkakamali sa transpormer o mga downstream na circuit. Ang isang drop-out fuse ay maaaring i-install sa mataas na boltahe na bahagi upang magbigay ng isang nakatuong punto ng proteksyon. Kung ang isang malubhang overcurrent na kondisyon ay nangyari, ang fuse ay gumagana at naghihiwalay sa apektadong transpormer mula sa supply.

Rural at Long-Distance Branch Lines

Ang mga mahahabang linya sa itaas ay maaaring maglaman ng maramihang mga branch point at maghatid ng mga load na nakakalat sa heograpiya. Ang pag-install ng proteksyon sa mga madiskarteng lokasyon ay nakakatulong na ihiwalay ang mga naka-localize na problema sa halip na payagan ang bawat pagkakamali na makaapekto sa mas malaking seksyon ng network.

Mga Pang-industriya na Pamamahagi Feeder

Ang mga pasilidad sa pagmimina, mga pabrika ng pagmamanupaktura, at iba pang mga pang-industriya na lugar ay maaaring gumamit ng mga papasok na linya sa itaas upang magbigay ng mga substation o kagamitan sa pamamahagi. Ang isang naaangkop na tinukoy na drop-out fuse ay maaaring magbigay ng pangunahing short-circuit at overcurrent na proteksyon para sa mga papasok na circuit na ito.

Panlabas na Utility Infrastructure

Dahil ang aparato ay idinisenyo para sa panlabas na pag-install, maaari itong isaalang-alang para sa mga poste ng utility at iba pang nakalantad na mga lokasyon ng pamamahagi kung saan ang mga kagamitan sa proteksyon ay dapat makatiis sa stress sa kapaligiran habang nananatiling naa-access para sa inspeksyon at pagpapanatili.

Paano Napapabuti ng Quality Control ang Pagkakaaasahan ng Produkto?

Ang mekanikal na pagkakapare-pareho ay partikular na mahalaga para sa isang drop-out fuse dahil ang proteksyon sa kuryente ay isang bahagi lamang ng paggana nito. Ang fuse ay dapat ding gumana nang mekanikal gaya ng nilayon pagkatapos matunaw ang elemento ng fuse.

Sinasabi ng Sangao na ang paggawa nito sa labas ng switchgear ay sumusunod sa isang ISO9001 na balangkas ng kalidad. Kasama sa proseso ng produksyon para sa ganitong uri ng kagamitang pang-proteksyon ang mga mechanical alignment checks, spring-tension calibration, at tuluy-tuloy na current-carrying testing.

Para sa mga koponan sa pagkuha, ang kontrol sa kalidad ay dapat na suriin mula sa ilang mga pananaw:

• Pagganap ng kuryente:Kumpirmahin na tumutugma ang elemento ng fuse at kasalukuyang rating sa nilalayong sistema.
• mekanikal na operasyon:I-verify ang maaasahang drop-out na aksyon pagkatapos ng operasyon ng fuse.
• Istraktura ng pagkakabukod:Suriin ang integridad at tibay ng mga bahagi ng insulating.
• Koneksyon sa terminal:Tiyakin ang angkop na konduktor na tugma at secure ang mga de-koryenteng koneksyon.
• Kaangkupan sa kapaligiran:Itugma ang mga kondisyon ng pagpapatakbo ng produkto sa site ng pag-install.
• Consistent ng produksyon:Pumili ng isang tagagawa na may itinatag na inspeksyon at mga pamamaraan sa pamamahala ng kalidad.

Nakakatulong ang mga pagsasaalang-alang na ito na gawing kumpletong desisyon ng sistema ng proteksyon ang isang pangunahing pagbili ng bahagi.

Ano ang Dapat Isaalang-alang ng Mga Mamimili Kapag Pumipili ng Drop-out Fuse?

Ang pagpili ng isang Outdoor High Voltage Protection Switch Drop-out Fuse ay hindi dapat nakabatay sa presyo lamang. Dapat suriin muna ang pagiging tugma ng elektrikal at mga kondisyon ng aplikasyon.

1. Boltahe ng system:Kumpirmahin ang rated boltahe na kinakailangan ng overhead distribution network.
2. Kasalukuyang rating:Pumili ng elemento ng fuse na angkop para sa normal na pagkarga at inaasahang kundisyon ng fault.
3. Kapaligiran sa pag-install:Suriin ang temperatura, hangin, altitude, kundisyon ng seismic, at pagkakalantad sa panahon.
4. Mga kinakailangan sa transformer:Kung ginagamit para sa proteksyon ng transpormer, i-coordinate ang mga katangian ng fuse sa kapasidad ng transpormer at mga kinakailangan sa proteksyon.
5. Compatibility ng konduktor:Suriin ang disenyo ng terminal at mga sukat ng konduktor bago i-install.
6. Mga kinakailangan sa pagpapanatili:Isaalang-alang kung ang mekanismo ng pag-drop-out ay nagbibigay ng sapat na visibility at accessibility para sa mga lokal na maintenance team.
7. Kakayahan ng tagagawa:Suriin ang karanasan sa pagmamanupaktura, pamamahala ng kalidad, mga pamamaraan sa pagsubok, at teknikal na suporta.

Para sa mga internasyonal na mamimili na naghahanap ng aTagagawa ng kagamitan sa proteksyon ng mataas na boltahe ng China, Nagbibigay ang Sangao ng hanay ng mga produkto ng pamamahagi na may mataas na boltahe na sumasaklaw sa proteksyon, paglipat, paghihiwalay, at mga kaugnay na aplikasyon.

Mga Madalas Itanong

Ano ang isang Outdoor High Voltage Protection Switch Drop-out Fuse?

Ito ay isang panlabas na high-voltage na proteksyon na aparato na idinisenyo upang matakpan ang labis na kasalukuyang at pisikal na paghiwalayin ang fuse assembly mula sa contact nito pagkatapos gumana ang elemento ng fuse. Ito ay karaniwang ginagamit upang protektahan ang mga transformer, branch lines, at overhead distribution equipment.

Bakit bumababa ang fuse tube pagkatapos ng fault?

Ang pagkilos ng drop-out ay nagbibigay ng nakikitang pisikal na indikasyon na ang fuse ay gumana. Kapag natunaw ang elemento ng fuse, ang mekanikal na pag-igting sa operating assembly ay pinakawalan, na nagpapahintulot sa fuse unit na lumipat pababa at lumikha ng isang air gap.

Maaari bang gamitin ang fuse na ito para sa mga transformer na naka-mount sa poste?

Oo. Ang mga transformer ng pamamahagi na naka-mount sa poste ay isa sa mga pangunahing senaryo ng aplikasyon para sa ganitong uri ng proteksyon na aparato. Ang fuse ay maaaring magbigay ng overcurrent na proteksyon sa mataas na boltahe na bahagi kapag tama ang pagpili at coordinated sa transpormer at distribution system.

Para sa anong panlabas na kondisyon ang Sangao fuse?

Ang na-publish na mga detalye ay nagpapahiwatig ng ambient operating temperature na -30°C hanggang +40°C, isang maximum na bilis ng hangin na 35 m/s, at kaangkupan para sa mga installation hanggang 1000 m elevation nang walang pagsasaayos ng pabrika. Ang mga proyekto sa labas ng mga kundisyong ito ay dapat suriin kasama ng tagagawa bago ang pagkuha.

Bakit kapaki-pakinabang ang nakikitang paghihiwalay para sa pagpapanatili?

Matapos gumana ang fuse, bumababa ang fuse tube mula sa normal nitong posisyon sa pagkontak. Lumilikha ito ng nakikitang pisikal na air break na makakatulong sa mga tauhan ng pagpapanatili na matukoy ang pinapatakbong punto ng proteksyon sa panahon ng pag-troubleshoot at pagpapanumbalik ng system.

Paano dapat pumili ang mga mamimili ng angkop na modelo?

Dapat suriin ng mga mamimili ang boltahe ng system, kasalukuyang na-rate, mga kundisyon ng fault, kapasidad ng transformer kung naaangkop, mga koneksyon sa konduktor, mga kondisyon sa kapaligiran, altitude ng pag-install, at naaangkop na mga lokal na pamantayan. Ang teknikal na kumpirmasyon sa tagagawa ay inirerekomenda bago ang huling pagpili.

Konklusyon

AnPanlabas na High Voltage Protection Switch Drop-out Fuseay higit pa sa isang simpleng elemento ng fuse: pinagsasama nito ang overcurrent na pagkagambala, mekanikal na drop-out na paghihiwalay, nakikitang indikasyon ng fault, at panlabas na proteksyon sa istruktura sa isang praktikal na solusyon. Para sa mga overhead distribution network, pole-mounted transformer, rural branch lines, at industrial feeder, ang pagpili ng wastong engineered na device ay maaaring makatulong na mapabuti ang proteksyon ng kagamitan at pasimplehin ang fault maintenance. Sa itinatag na mga kakayahan sa pagmamanupaktura at mga pamamaraan sa pagkontrol sa kalidad,Sangaomaaaring suportahan ang mga customer na naghahanap ng maaasahang kagamitan sa proteksyon sa pamamahagi ng mataas na boltahe. Kung nagpaplano ka ng bagong proyekto sa pamamahagi ng kuryente o kailangan mo ng angkop na solusyon para sa iyong kasalukuyang network,makipag-ugnayan sa aminupang talakayin ang iyong mga kinakailangan sa aplikasyon, mga teknikal na detalye, at mga pangangailangan sa pagkuha.
