Panlabas na High Voltage Protection Switch Drop-out Fuse

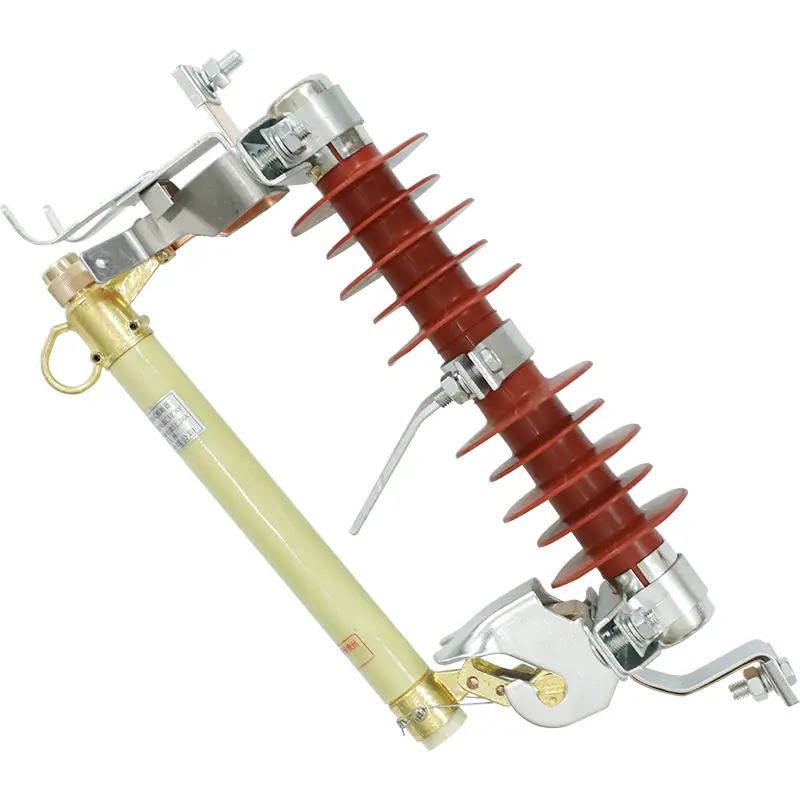

Ang SangaoPanlabas na High Voltage Protection Switch Drop-out Fuseay isang mahalagang bahaging proteksiyon na ginawa upang pangalagaan ang mga kagamitan ng power system mula sa pinsala at mapanganib na mga kondisyon ng kuryente. Nagtatampok ng masungit na ceramic insulator support structure, ang drop-out na circuit breaker na ito ay nagbibigay ng isang agarang, positibong pisikal na bukas na circuit kapag nagkaroon ng fault. Ang elemento ng fuse ay precision-calibrate upang mabilis na matunaw kapag dumaloy ang isang overload na kasalukuyang, pinuputol ang daanan ng kuryente sa loob ng millisecond at ganap na pinipigilan ang downstream transformer failure.

Mga Parameter ng Pagganap ng Produkto

Ang structural operating security ng Outdoor High Voltage Protection Switch Drop-out Fuse na ito ay nakasalalay sa mahigpit na pagsunod sa mga na-verify na pamantayang pangkapaligiran na ito:

Ang Mechanics ng Positibong Drop-Off Isolation

Ang isang karaniwang failure point sa mga low-grade protection switch ay ang tendensya para sa fuse tube na dumikit sa lugar pagkatapos matunaw ang link, na nagreresulta sa isang mapanganib na tuluy-tuloy na surface arc. Tinatanggal ng mekanismo ng pagpapatakbo ng Sangao ang kahinaang ito sa pamamagitan ng isang spring-loaded toggle arm assembly. Ang elemento ng fuse ay konektado sa ilalim ng pag-igting sa mas mababang mekanismo ng bisagra.

Ang microsecond at overcurrent ay nagiging sanhi ng pagkatunaw ng metal strip, ang panloob na mekanikal na pag-igting ay bumaba sa zero. Ang pagbabagong ito sa puwersa ay nagti-trigger sa spring arm upang palabasin, na nagiging sanhi ng buong fuse unit na mahulog palabas at pababa sa ilalim ng sarili nitong timbang.

Ang drop-off na aksyon na ito ay nagtatatag ng isang nakikitang, pisikal na air break na matutukoy ng mga crew ng utility line mula sa lupa kahit na sa panahon ng malakas na ulan o mga bagyo sa gabi, na pinapabilis ang pag-troubleshoot at mga oras ng pagpapanumbalik.

Mga Core System Application at Mga Proyekto sa Pamamahagi

Ang matibay na Outdoor High Voltage Protection Switch Drop-out Fuse na ito ay nagsisilbing pangunahing linya ng depensa sa iba't ibang proyekto ng power engineering:

• Proteksyon ng Transformer na Naka-mount sa Pole:Direktang ini-deploy sa mataas na boltahe na bahagi ng mga transformer ng pamamahagi upang magbigay ng mababang gastos, mataas na maaasahang proteksyon sa overcurrent.

• Mga Sektor ng Linya ng Sangay sa Rural:Naka-install sa mga pangunahing branch tap point sa mahahabang overhead na linya upang ihiwalay ang mga naka-localize na fault at maiwasan ang malawakang panrehiyong blackout.

• Mga Feed ng Substation ng Industrial Plant:Nagbibigay ng pangunahing short-circuit na proteksyon sa mga papasok na overhead na mga linya ng serbisyo na nagpapakain sa mga pasilidad ng pagmimina at mga manufacturing plant.

Pagsusuri sa Quality Control

Ang Sangao ay gumagawa ng lahat ng panlabas na switchgear sa ilalim ng mahigpit na balangkas ng kalidad ng ISO9001. Ang bawat batch ng Outdoor High Voltage Protection Switch Drop-out Fuse ay sumasailalim sa mahigpit na mechanical alignment checks, spring tension calibrations, at tuloy-tuloy na current-carrying testing upang matiyak na ang mga pisikal na bahagi ay ganap na nakaayon sa mga wiring terminal. Tinitiyak ng mahigpit na kalidad ng produksyon na ito ang mataas na katiyakan ng pagkilos at matatag na pagganap sa mga dekada ng serbisyo.

FAQ

Bakit inilalarawan ng terminong 'drop off' ang pangunahing aksyong pangkaligtasan ng switch ng proteksyon na ito?

Ang "I-drop off" ay tumutukoy sa mekanikal na pagkilos kung saan ang fuse tube ay nagbubukas at umuusad pababa mula sa itaas na base ng contact nito. Awtomatikong na-trigger ang pisikal na paggalaw na ito kapag natunaw ang elemento ng fuse, na nakikitang kinukumpirma na ang faulted circuit ay nakahiwalay.

Kayanin ba nitong Outdoor High Voltage Protection Switch Drop-out Fuse ang matinding lagay ng panahon tulad ng malakas na hangin at nagyeyelong lamig?

Oo. Ang mekanismo ng pagpapatakbo ay na-rate upang mahawakan ang tuluy-tuloy na pagyeyelo na temperatura pababa sa -30°C at malakas na hangin na hanggang 35 metro bawat segundo, na tinitiyak na ang mga panlabas na panggigipit sa kapaligiran ay hindi nagdudulot ng maagang mekanikal na pag-dropout o mga nakapirming bisagra.

Anong mga paraan ng koneksyon ang magagamit para sa mga terminal ng mga kable sa yunit na ito?

Ang mga wiring terminal ay idinisenyo para sa mga unibersal na koneksyon sa utility, na nagtatampok ng mga heavy-duty na bolt-tightened parallel groove clamp na secure na tumanggap ng standard aluminum conductor steel-reinforced (ACSR) distribution wires.
