Mataas na boltahe na switch ng earthing

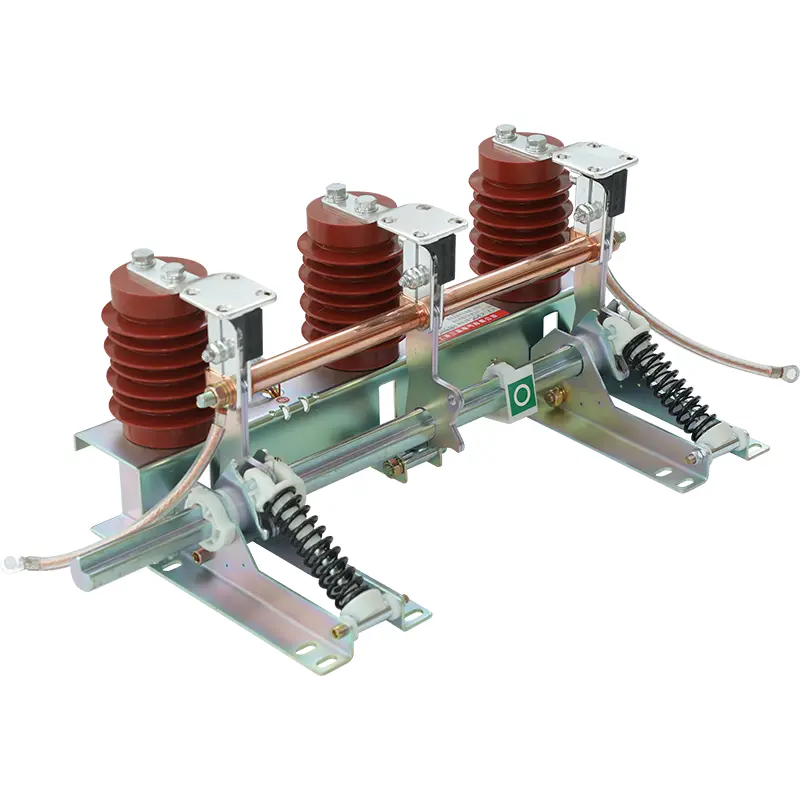

Mataas na boltahe na switch ng earthing na ginawa sa China. Ang switch ng Sangao ay ginagamit upang i -shut off ang maikling circuit kasalukuyang at may isang tiyak na maikling kapasidad ng pagsasara ng circuit pati na rin ang dynamic na thermal stability. Dahil hindi nito kailangang masira ang pag -load ng kasalukuyang at maikling circuit kasalukuyang, walang aparato na nagpapalabas ng arc. Ang mas mababang dulo ng switch ng earthing ay karaniwang konektado sa grounding point sa pamamagitan ng isang kasalukuyang transpormer. Ang kasalukuyang transpormer ay maaaring magbigay ng mga signal para sa proteksyon ng relay.

Maraming mga istruktura ng mga switch ng earthing. Kabilang ang solong poste, double poste at tatlong poste ng mga switch ng poste. Ang mga solong switch ng poste ng poste ay ginagamit lamang sa mga neutral point grounding system. Ang dobleng poste at tatlong mga istruktura ng poste ay ginagamit sa mga neutral na punto na hindi nabuong mga sistema at nagbabahagi ng isang mekanismo ng operating.

Ang mataas na boltahe na switch ng earthing sa switchgear ay ginagamit upang saligan ang natitirang singil matapos ang linya ng kuryente ay na -disconnect mula sa suplay ng kuryente. Kahit na ang circuit breaker at ang isolator ay pinutol o buksan ang circuit, ang natitirang singil ay mananatili pa rin sa circuit. Ang switch ng earthing ay karaniwang ginagamit upang palabasin ang singil.

Ang mataas na boltahe na switch ng earthing ay may isang mabilis na mekanismo ng pagsasara ng pagsasara. Maaari nilang maprotektahan ang mga technician at manggagawa kapag naganap ang mga abnormal na alon. Ang mga ito ay dinisenyo upang makatiis ng mga maikling circuit; Maaari rin silang ma -motor. Halimbawa, ang mataas na boltahe na switch ng earthing at mataas na bilis ng switch ng earthing. Ang switch ng earthing sa substation ay maaaring makabuo ng isang maikling circuit, sa gayon pinoprotektahan ang iba pang mga de -koryenteng kagamitan mula sa pinsala. Ginagamit ito kasabay ng iba't ibang mga mataas na boltahe switchgear at maaari ring magamit bilang isang proteksiyon na aparato kapag ang pag -overhauling ng mataas na boltahe na de -koryenteng kagamitan.

Ang switch ng earthing, circuit breaker, at nakahiwalay na switch ay lahat ay konektado sa Ring Main Unit (RMU). Kung ang circuit ay kailangang mai -disconnect o mai -disconnect para sa pagpapanatili o iba pang mga kadahilanan, ang tamang pagkakasunud -sunod ng operating ng tatlong mga aparato na ito (switch ng earthing, circuit breaker, at paghihiwalay ng switch) ay dapat sundin. Kung ang mga tamang hakbang ay hindi sinusunod, hindi lamang masisira ang circuit at kagamitan, ngunit ilalagay ka rin sa panganib. Para sa isang perpektong pag -install ng mga sangkap na ito, maaari kang makipag -ugnay sa ElecSpare, isang tagagawa ng GIS switchgear, upang magbigay ng maaasahang insulating media para sa iyong kagamitan.

Ang mga switch ng earthing at disconnectors ay madalas na pinagsama sa isang aparato. Sa kasong ito, ang disconnector ay nilagyan ng isang switch ng earthing bilang karagdagan sa mga pangunahing contact, na ginagamit upang saligan ang isang dulo ng disconnector pagkatapos buksan. Ang mga pangunahing contact at switch ng earthing ay karaniwang mekanikal na naka -interlock, upang ang switch ng earthing ay hindi maaaring sarado kapag ang disconnector ay sarado, at ang pangunahing mga contact ay hindi maaaring sarado kapag ang switch ng earthing ay sarado.

Ang mga switch ng earthing ay maaaring nahahati sa bukas at saradong mga uri. Ang conductive system ng bukas na switch ng earthing ay nakalantad sa hangin tulad ng disconnector; Ang conductive system ng saradong switch ng earthing ay nakapaloob sa live na SF6 o insulating media (tulad ng langis).

Ang pokus ng Substation Earthing switch ay mas mababa kaysa sa publiko, at hindi ito kasing oriented sa kaligtasan bilang ang mababang sistema ng boltahe. Mas nakatuon ito sa pagiging maaasahan ng supply ng kuryente, pagiging maaasahan ng proteksyon, at ang epekto sa kagamitan kung sakaling isang maikling circuit. Dahil ang kasalukuyang landas ay pangunahing naharang sa pamamagitan ng saligan, tanging ang malawak ng pinakakaraniwang yugto sa ground short circuit ay apektado ng pagpili ng grounding system.
