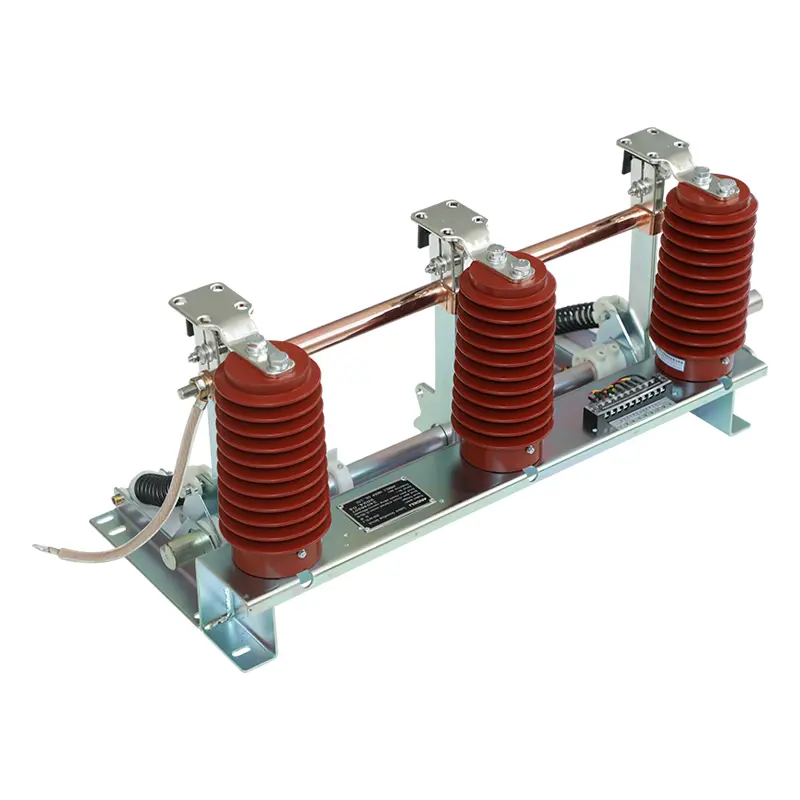

Indoor AC Ground Switch na may High Speed ​​Earth Knife

Ang Indoor AC Ground Switch na may High Speed ​​Earth Knife mula sa SanGao ay naghahatid ng espesyal na medium-voltage grounding gear na nakatuon sa kontrol sa panganib sa panahon ng pagpapanatili ng panloob na power equipment. Sumasaklaw sa 3kV hanggang 12kV na three-phase AC 50/60Hz na mga kondisyon sa pagtatrabaho, ang high-speed earth knife na disenyo nito ay nagpapaikli sa oras ng pagkilos sa grounding at pinapaliit ang mga banta sa kaligtasan para sa mga maintenance crew.

Mabilis na Pagtugon sa Grounding para sa Mas Ligtas na Pagpapanatili ng Medium Voltage

Sa panahon ng pagpapanatili ng mataas na boltahe ng kagamitan, ang bilis ng saligan at pagiging maaasahan ng makina ay direktang nakakaapekto sa kaligtasan ng operator. Kapag ang isang circuit ay nahiwalay, ang grounding switch ay nagbibigay ng isang kontroladong grounding path upang maiwasan ang mga hindi inaasahang boltahe na panganib.

Ang high-speed earth knife design ay nagbibigay-daan sa grounding operation na makumpleto nang mabilis sa pamamagitan ng coordinated movement ng operating shaft, crank arm, spring mechanism, at grounding knife assembly.

Ang Indoor AC Ground Switch na may High Speed ​​Earth Knife ay pangunahing ginagamit upang:

• Ground high-voltage electrical equipment sa panahon ng maintenance

• Protektahan ang mga technician mula sa hindi sinasadyang hitsura ng boltahe

• Limitahan ang mga panganib na dulot ng sapilitan na boltahe at static na kuryente

• Magbigay ng grounding fault current path sa mga electrical system

Hindi tulad ng mga simpleng koneksyon sa saligan, ang isang dedikadong grounding switch ay nagbibigay ng kontroladong mekanikal na operasyon at isang tinukoy na posisyon ng saligan sa loob ng mga switchgear system.

Paano Gumagana ang High Speed ​​Earth Knife Structure?

Ang pagganap ng pagpapatakbo ng Indoor AC Ground Switch na may High Speed ​​Earth Knife ay lubos na nakasalalay sa pakikipag-ugnayan sa pagitan ng mga mekanikal na bahagi.

Ang pangunahing istraktura ay kinabibilangan ng:

• Bracket

• Grounding knife assembly

• Static contact

• Sensor

• Umiikot na baras

• Umiikot na braso

• Compression spring

• Konduktibong manggas

• Flexible na koneksyon

Kapag isinara ng operating mechanism ang grounding switch, ang operating torque ay nagtutulak sa pangunahing shaft at umiikot na braso patungo sa pagsasara ng posisyon. Matapos maipasa ang patay na punto ng compression spring, ang nakaimbak na spring energy ay inilabas, na nagpapahintulot sa grounding knife assembly na mabilis na lumipat sa saradong posisyon.

Ang grounding knife ay nagpapanatili ng matatag na contact sa static contact sa pamamagitan ng disc spring structure, na tumutulong na makamit ang matatag na koneksyon sa kuryente.

Ang mekanikal na disenyong ito ay tumutulong sa pagpapabuti:

• Pagsasara ng pagkakapare-pareho ng bilis

• Katatagan ng presyon ng contact

• Pangmatagalang pagiging maaasahan sa pagpapatakbo

Teknikal na Pagtutukoy

Ang kagamitan ay idinisenyo para sa panloob na katamtamang boltahe na mga aplikasyon kung saan kinakailangan ang ligtas na operasyon ng saligan.

Mga Sitwasyon ng Aplikasyon Kung Saan Mahalaga ang Mabilis na Grounding

Panloob na Switchgear Maintenance Rooms

Sa mga silid ng pamamahagi, ang mga tauhan ng pagpapanatili ay nangangailangan ng isang maaasahang paraan upang kumpirmahin ang saligan ng kagamitan bago ang inspeksyon. Ang grounding switch ay nagbibigay ng nakalaang grounding point pagkatapos makumpleto ang mga pamamaraan ng paghihiwalay.

Mga Sistema ng Pang-industriya na Power

Ang mga pabrika na gumagamit ng medium voltage equipment ay maaaring mangailangan ng regular na pagpapanatili sa mga transformer, feeder, at switchgear. Ang isang matatag na mekanismo ng saligan ay nakakatulong na mabawasan ang mga panganib sa mga nakaiskedyul na pagsasara.

Mga substation

Naglalaman ang mga substation ng maraming circuit na may mataas na boltahe kung saan maaaring lumikha ng mga panganib ang aksidenteng boltahe, induced current, o electromagnetic effect. Nakakatulong ang grounding equipment na magtatag ng mas ligtas na kapaligiran sa pagpapanatili.

Parallel Transmission Line Environment

Kapag ang isang overhead na linya ay na-de-energize habang ang mga kalapit na linya ay nananatiling may lakas, ang electrostatic at electromagnetic induction ay maaaring lumikha ng induced voltage. Nakakatulong ang mga ground switch na mapawi ang mga epektong ito at pinoprotektahan ang mga maintenance worker.

Quality Control na Nakatuon sa Kaligtasan sa Grounding

Ang mga ground switch ay mga bahaging nauugnay sa kaligtasan sa mga power system, kaya kailangang tumuon ang inspeksyon sa pagmamanupaktura sa parehong mekanikal na operasyon at kalidad ng koneksyon sa kuryente.

Nalalapat ang SanGao:

• Sistema ng pamamahala ng kalidad ng ISO9001:2008

• ISO14001 environmental management system

• OHSMS 18001 occupational health and safety management system

Para sa Indoor AC Ground Switch na may High Speed ​​Earth Knife, ang kontrol sa kalidad ay kinabibilangan ng:

• Sinusuri ang katumpakan ng paggalaw ng kutsilyo sa saligan

• Pag-inspeksyon ng mga conductive connection point

• Pag-verify ng pagkakapare-pareho ng mekanikal na operasyon

• Pagkumpirma ng natapos na kondisyon ng produkto bago ipadala

Ang mga hakbang sa inspeksyon na ito ay nakakatulong na mabawasan ang mga problema sa pagsasaayos ng pag-install pagkatapos dumating ang kagamitan sa lugar ng proyekto.

FAQ

1. Ano ang pangunahing layunin ng kagamitang pang-ground na ito?

Nagbibigay ito ng grounding path para sa mataas na boltahe na mga de-koryenteng kagamitan sa panahon ng pagpapanatili at tumutulong na protektahan ang mga technician mula sa aksidenteng mga panganib sa boltahe.

2. Bakit mahalaga ang disenyo ng high-speed earth knife?

Ang mekanismo ng mabilis na pagkilos ay tumutulong sa grounding blade na mabilis na maabot ang saradong posisyon at mapanatili ang maaasahang kontak sa static na kontak.

3. Anong mga sistema ng kuryente ang angkop para sa kagamitang ito?

Ito ay angkop para sa panloob na 3-12kV three-phase AC 50(60)Hz power system.

4. Maaari ba itong i-install sa mga umiiral na switch cabinet?

Oo. Ang Indoor AC Ground Switch na may High Speed ​​Earth Knife ay idinisenyo upang gumana kasama ng iba't ibang high-voltage switch cabinet, ngunit ang pagkakatugma sa pag-install ay dapat kumpirmahin ayon sa partikular na disenyo ng cabinet.
