SanGao Three-Phase Circuit Breaker Module – Mga Feature, Control Mode, at Application Insights

Sa mabilis na paglaki ng industriyal na automation at komersyal na pamamahagi ng kuryente, ang mga three-phase circuit breaker ay umunlad mula sa mga simpleng protective device patungo sa mga intelligent na unit na pinagsasama ang kontrol, proteksyon, at paghihiwalay. Ang SanGao three-phase breaker module, na tugma sa Simulink simulation environment, ay nagbibigay ng dalawang flexible control mode: external signal control (0 V para sa bukas, positibong boltahe para sa pagsasara) at internal na timer-based na kontrol (preset na mga oras ng paglipat). Ang versatility na ito ay lubos na nagpapasimple sa pagsasama at pagsubok ng system. Sa artikulong ito, sinusuri namin ang mga teknikal na detalye ng modyul na ito at nag-aalok ng praktikal na gabay sa pagpili at aplikasyon.

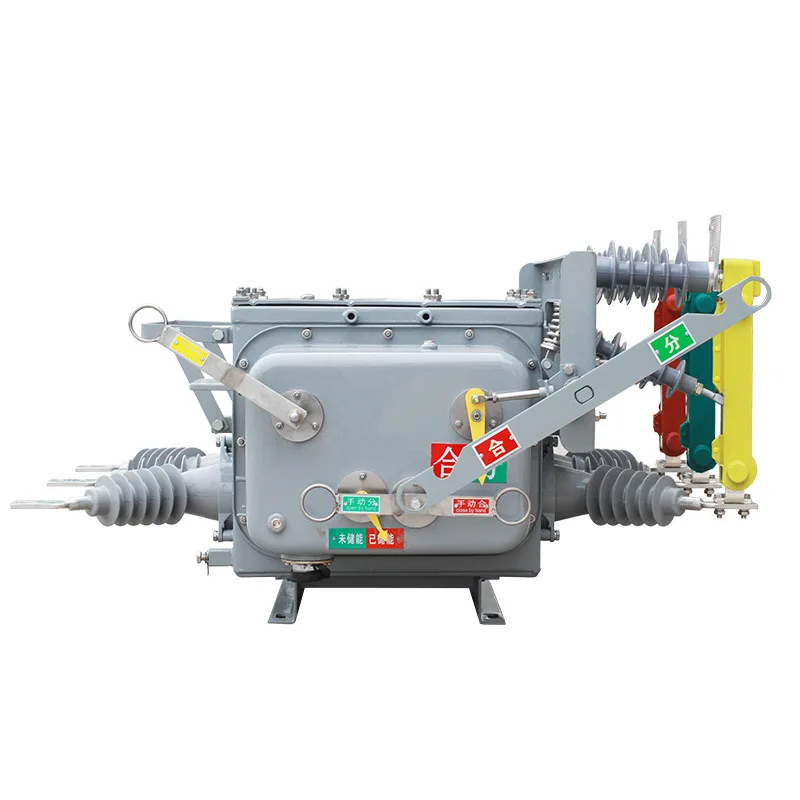

1. Pangkalahatang-ideya ng Three-Phase Circuit Breaker Module

Ang SanGao three-phase circuit breaker module ay binubuo ng tatlong independiyenteng single-pole breaker na mekanikal na nakakabit upang gumana nang sabay-sabay sa pamamagitan ng isang toggle handle. Maaari itong konektado sa serye na may tatlong-phase load upang kontrolin ang lahat ng mga phase nang sabay-sabay. Ang mekanismo ng arc-extinguishing ay kapareho ng sa mga karaniwang circuit breaker, at ang module ay may kasamang built-in na Rs‑Cs snubber circuit upang sugpuin ang switching overvoltages – mahalaga kapag nakakonekta sa mga inductive load o kasalukuyang pinagmumulan.

2. Mga Pangunahing Pag-andar at Mga Operating Mode

Ang SanGao three-phase breaker ay nag-aalok ng dalawang control mode upang umangkop sa iba't ibang pangangailangan ng application. Sapanlabas na mode ng kontrol, ang icon ng module ay nagpapakita ng control input port, na nagbibigay-daan sa real-time na paglipat sa pamamagitan ng mga signal ng Simulink. Samode ng panloob na kontrol, ang mga oras ng paglipat ay paunang itinakda sa dialog box para sa mga awtomatikong pagkakasunud-sunod ng timing. Sa parehong mga mode, ang parehong control signal ay nagtutulak sa lahat ng tatlong breaker, na tinitiyak ang kasabay na operasyon.

2.1 Tungkulin ng Snubber Circuit

Kapag nakakonekta ang breaker sa mga inductive load (hal., mga motor, transformer) o kasalukuyang pinagmumulan, ang pagbubukas ng circuit ay maaaring makabuo ng mataas na induced overvoltages na maaaring makapinsala sa insulation o sa breaker mismo. Ang built-in na Rs‑Cs snubber circuit ay epektibong sumisipsip ng enerhiya na ito, nililimitahan ang mga overvoltage na peak at pinoprotektahan ang breaker at downstream na kagamitan. Maaaring piliin ng mga user na paganahin o huwag paganahin ang circuit na ito depende sa uri ng pagkarga.

2.2 Mga Katangian ng Biyahe at Mekanismo na "Walang Biyahe".

Tinitiyak ng feature na "trip-free" na kapag nagkaroon ng overload o short circuit, pinipilit ng internal mechanism na buksan ang mga contact at ang handle ay gumagalaw sa tripped position. Ang pagtatangkang itulak ang hawakan na sarado ay hindi muling isasara ang mga contact hanggang sa maalis ang fault at ang handle ay na-reset. Nagbibigay ito ng intrinsic na hadlang sa kaligtasan, na pumipigil sa muling pag-energize habang nagpapatuloy ang isang pagkakamali.

• Panlabas na kontrol ng signal (0 V / positibong boltahe)
• Panloob na kontrol ng timer
• Rs‑Cs snubber circuit (opsyonal)
• Mekanismo na walang biyahe
• Katangian ng time-delay series na tripping
• Mataas na short-circuit breaking capacity

3. Ipinaliwanag ang Mga Pangunahing Teknikal na Detalye

Ang pagpili ng tamang three-phase breaker ay nangangailangan ng masusing pag-unawa sa mga teknikal na parameter nito. Ang talahanayan sa ibaba ay nagbubuod sa mga pangunahing detalye ng SanGao module at ang kanilang mga praktikal na implikasyon para sa pagpili.

4. Mga Aplikasyon sa Industriya at Gabay sa Pagpili

Ang mga three-phase circuit breaker ay malawakang ginagamit sa mga sentro ng kontrol ng motor, mga panel ng pamamahagi, kagamitang pang-industriya na automation, at mga pangkomersyal na supply ng gusali. Depende sa application, maaari silang magsilbi bilang pangunahing switch, branch protection device, o motor operating switch. Nasa ibaba ang mga karaniwang kaso ng paggamit at mga payo sa pagpili.

4.1 Mga Pangunahing Lugar ng Aplikasyon

• Industrial Motor Control:Ginagamit bilang direktang-on-line na mga starter, na nangangailangan ng time-delay na katangian ng biyahe upang maiwasang ma-trip sa inrush current.
• Proteksyon sa Linya ng Pamamahagi:Naka-install sa main o sub‑distribution boards upang maprotektahan laban sa mga overload at short circuit, na may wastong koordinasyon sa upstream/downstream device.
• Mga Emergency Generator Set:Nagsisilbing generator output breaker, na nagbibigay ng paghihiwalay at pagpigil sa mga posibleng lumilipas na overcurrents.
• HVAC Systems:Pinoprotektahan ang mga compressor, fan, at iba pang motor sa air conditioning at refrigeration equipment – ​​kailangan din ng mga katangian ng time-delay.

4.2 Mga Hakbang sa Pagpili

1. Tukuyin ang uri ng pagkarga:Resistive o inductive? Nagsisimula na ba ang pagpasok nito? Ito ang magpapasya sa kinakailangang katangian ng paglalakbay.
2. Kalkulahin ang kasalukuyang operating:Batay sa lakas ng pagkarga at boltahe, kalkulahin ang pinakamataas na kasalukuyang linya at magdagdag ng 20–30% na margin sa kaligtasan.
3. Tantyahin ang kasalukuyang short-circuit:Kunin ang inaasahang short-circuit current mula sa supply system; mas mataas dapat ang breaking capacity ng breaker.
4. Pumili ng control mode:Panlabas na kontrol ng signal kung kailangan ng remote/awtomatikong operasyon; panloob na timer kung kailangan lang ng naka-iskedyul na paglipat.
5. Isaalang-alang ang kinakailangan ng snubber:Para sa mga inductive load (motors, transformers), palaging paganahin ang snubber circuit.

5. Mga Tampok ng Proteksyon sa Kaligtasan

Ang kaligtasan ay ang pangunahing priyoridad sa disenyong elektrikal. Ang SanGao three-phase breaker ay nagsasama ng maraming mekanismo ng proteksyon na nagpoprotekta hindi lamang sa circuit at kagamitan kundi pati na rin sa mga tauhan.

• Overload na Proteksyon:Binubuksan ng thermal-magnetic trip unit ang circuit kapag lumampas ang current sa rated value para sa matagal na panahon, na pumipigil sa pag-overheat ng cable.
• Proteksyon ng Short-Circuit:Agad na kumikilos ang magnetic trip sakaling magkaroon ng short circuit, na pinuputol ang fault current sa loob ng millisecond upang mabawasan ang pinsala.
• Isolation Function:Gamit ang hawakan sa "off" na posisyon, sapat na contact gap at pagkakabukod distansya ay nagbibigay ng isang nakikitang break, na nakakatugon sa mga kinakailangan sa paghihiwalay.
• Trip‑Free Anti‑Reclosure:Pinipigilan ang muling pagsasara habang nagpapatuloy ang isang pagkakamali, na inaalis ang panganib ng pagkakamali ng tao.
