Mayroon bang pagkakaiba sa pagitan ng switch ng earthing at switch ng kutsilyo?

2025-08-27

Zhejiang Sangao Electric Co, Ltd.. AmingLumilipat ang Earthingay inhinyero upang tumugma sa dielectric na pagkakabukod at kapasidad na may kasalanan ng mga nauugnay na mga disconnector habang tinitiyak ang kaligtasan sa mga substation at mga linya ng paghahatid. Nilinaw ng artikulong ito ang mga pagkakaiba-iba ng teknikal sa pagitan ng mga switch ng earthing at switch ng kutsilyo ng earthing, na nagtatampok ng mga pagtutukoy sa nangunguna sa industriya ng Sangao.

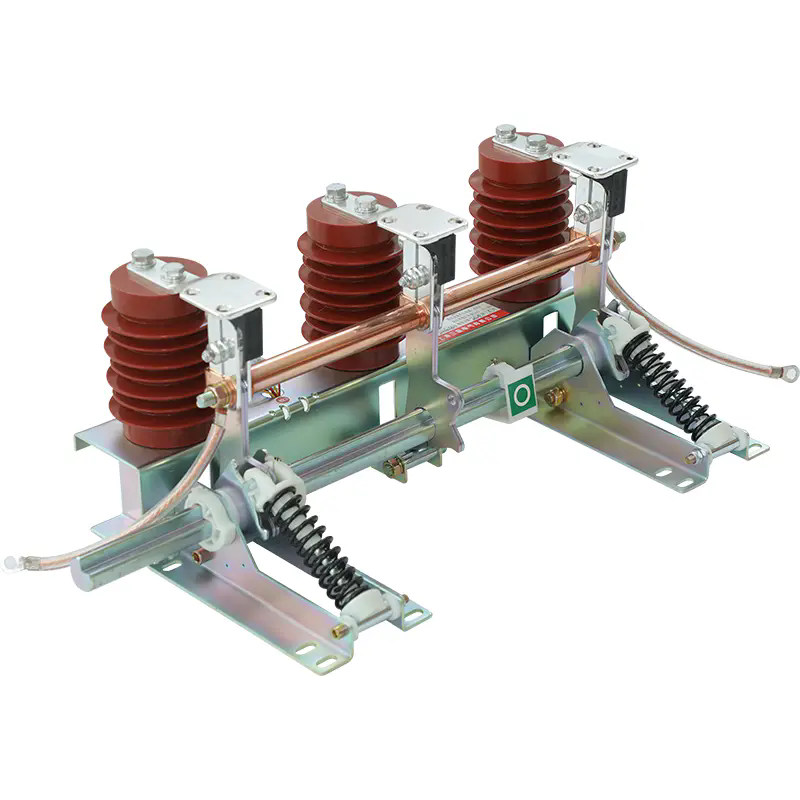

Earthing Switch

Ipinaliwanag ang mga pangunahing pagkakaiba

Switch ng earthing: Isang matatag na sistema para sa grounding de-energized circuit, na idinisenyo upang hawakan ang mga electrostatic/electromagnetic induction currents. Karaniwan na nakipag -ugnay sa mga disconnector upang maiwasan ang live na operasyon.

Earthing Knife Switch: Isang subtype na binibigyang diin ang isang nakikitang mekanismo ng talim. Nakatuon sa manu-manong operasyon para sa naisalokal na saligan, karaniwan sa mga aplikasyon ng mas mababang boltahe.

Pangunahing mga kaibahan ng functional

Tampok	Switch ng earthing	Switch ng kutsilyo ng tainga
Saklaw ng boltahe	72.5 kv - 550 kv	≤ 36 kv
Kasalukuyang paghawak	Short-circuit hanggang sa 63 ka	≤ 25 ang
Operasyon	Motorized/remote na may mga interlock system	Manu -manong mekanismo ng pingga
Pagsasama	Isinama sa mga disconnector	Standalone o naka-mount na panel
Mga Pamantayang Pagsunod	IEC 62271-102, GB/T 11022	IEC 60947-3

Sangao Earthing Switch Mga Pagtukoy sa Produkto

Mga Parameter ng Pagganap

Lakas ng Dielectric: 230 KV Power Frequency na may boltahe ng Boltahe (1 min)

Short-time Kasalukuyang: 63 KA sa loob ng 3 segundo

Inductive Current Switch: 2.5 KA (Electromagnetic), 1.25 KA (Electrostatic)

Mekanikal na Buhay: 10,000 operasyon

Ang pagiging angkop sa paligid: -40 ° C hanggang +55 ° C; 95% kahalumigmigan

Mga kalamangan sa disenyo

Interlock System: Pinipigilan ang pagsasara sa mga live na circuit sa pamamagitan ng mechanical/electrical na mga pangangalaga.

Modular na konstruksyon: katugma sa mga disconnector para sa pinag -isang layout ng substation.

Paglaban ng kaagnasan: Epoxy-coated blades + hindi kinakalawang na asero rod.

Kakayahang Linya ng Linya: Isolates sapilitan na mga alon sa mga linya ng paghahatid.
